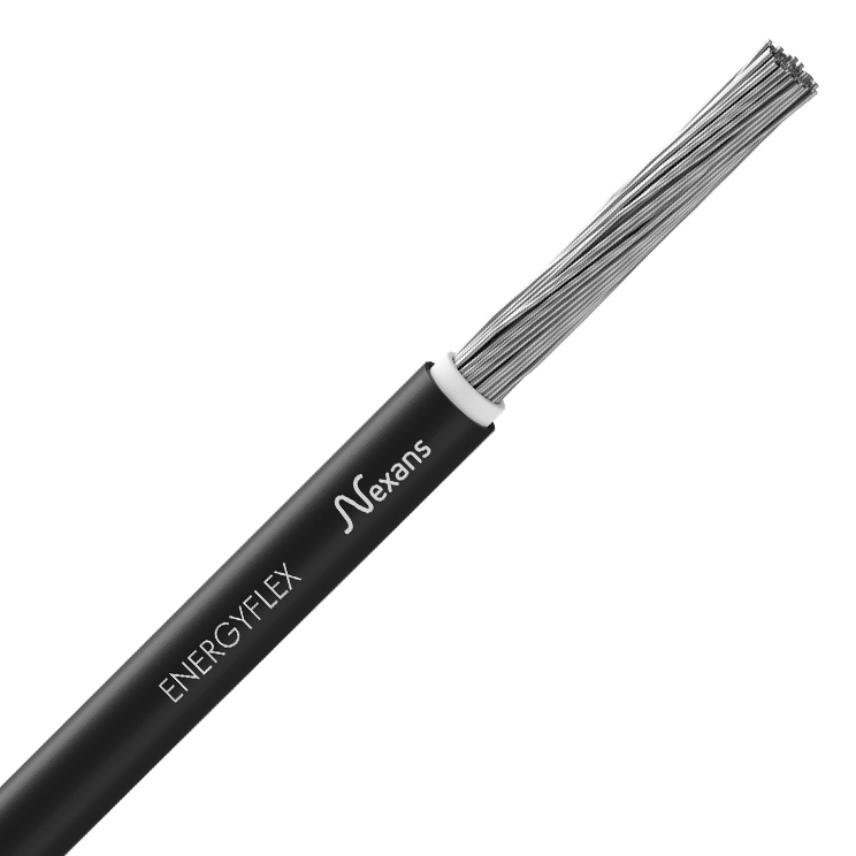

Nexans PV H1Z2Z2-K Energyflex 1x4mm² NR

Descripción

Descripción

Estándares

  • Producto
    EN 50618; IEC 62930

Application

Nexans PV H1Z2Z2-K Cable (1.5kV DC)

PV

Características

Características

Características de construcción

Características de construcción

Material del conductor
Cobre cubierto de estaño Clase 5 según EN 60228
Flexibilidad del conductor
Flexible, Clase 5
Aislamiento
Cross-linked halogen free rubber
Cubierta exterior
Cross-linked halogen free rubber
Color de cubierta
Negro (franja azul o rojo a pedido)
Color
Black
Libre de halógenos
IEC 60754-1; IEC 60754-2
Forma del conductor
Circular

Características dimensionales

Características dimensionales

Número de conductores
1
Diámetro exterior nominal
5,6 mm
Sección del conductor
4 mm²
Approximate net weight
61 kg/km
Diámetro exterior mínimo
5,3 mm
Diámetro exterior máximo
5,9 mm
Diámetro del conductor
2,5 mm
Diámetro exterior
- mm
Nominal insulation thickness
0,7 mm
Nominal outer sheath thickness
0,8 mm

Características eléctricas

Características eléctricas

Maximum permissible nominal current
39 A
Tensión nominal de servicio Uo/U
1.0/1.0 (1.2) kV AC 1.5/1.5 (1.8) kV DC
Resistencia máxima del conductor en CC a 20º C
5,09 Ohm/km
Maximum DC resistance of the conductor at 90°C
5,880 Ohm/km
Perm current rating in air 30°C
- A
Permissible current rating in air 60°C
55 A
Permissible current rating on a tray 60°C
52 A
Permissible short circuit current conductor 1s
0,5 kA

Características mecánicas

Características mecánicas

Bending
100 000 cycles in reverse bending
Frequent torsion
100 000 cycles
Resistencia mecánica a impactos
Condition AG 2 (medium severity) acc.to HD 60364-5-52
Tensile strength
60 N

Características de uso

Características de uso

Temperatura ambiente de utilización (rango)
-40 ... 90 °C
Embalaje
Bobina
Temperatura máxima del conductor
120 °C
Temperatura máxima del conductor en corto-circuito
250 °C
Corrosividad de los gases
IEC 60754-2
Densidad de los humos
IEC 61034-1-2
Resistancia al ozono
EN 50396:2005
Resistencia a la intemperie
Excelente
No propagación de la llama
IEC 60332-1
Corrosive or Polluting Substances
Condition AF 3 (intermittent accidential) acc. to HD 60364-5-52
Estanqueidad
Passed 100 days 50°C water immersion test of EN 50525-2-21 annex D and E
Longitud
- m
Outdoor Use
Condition AN 3 (high solar radiation), permanent according to EN 50565-1:2014
Radio de curvatura mínimo - Instalado
17,7 mm
Resistancia a las vibraciones
Condición AH 3 (condiciones industriales severas) según HD 60364-5-52
Resistencia a radiaciones ultravioletas
Método A, EN 50289-4-17 para 720h. Prueba prestigio Nexans 4000h.
RoHS conform
RoHS 2011/65/EU
Thermal endurance
IEC 60216-1-2
