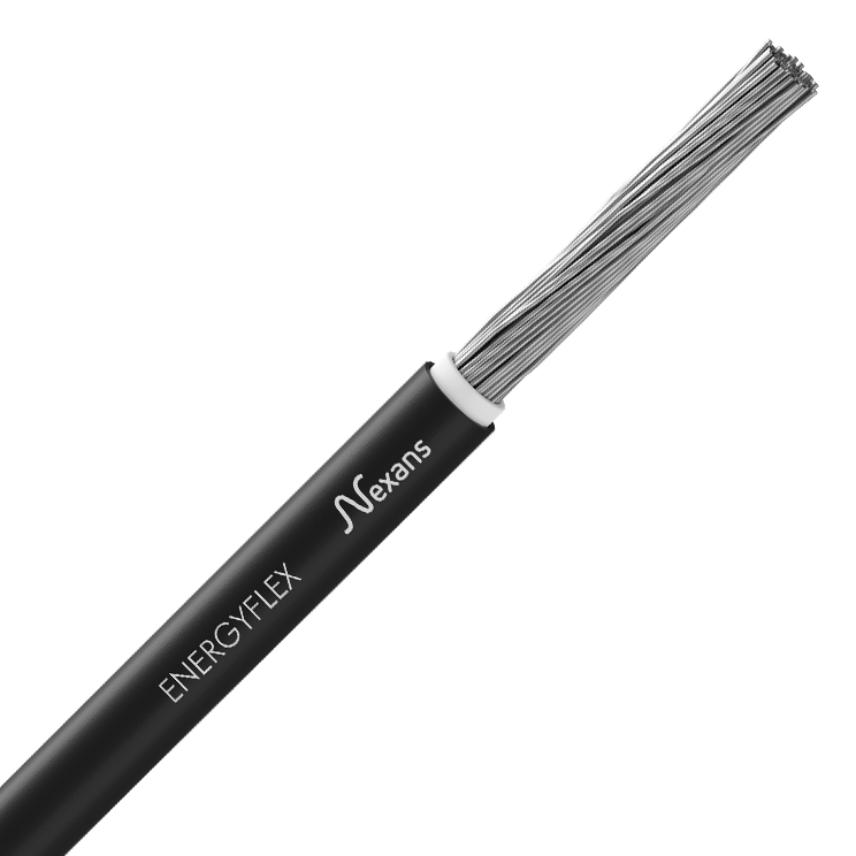

Nexans PV H1Z2Z2-K Energyflex 1x6mm² NR
Nexans PV H1Z2Z2-K Energyflex 1x6mm² NR
Energyflex® cables are designed to comply with the international standards of the solar plants.
They are dedicated to the photovoltaic system direct current (D.C.) side with a nominal D.C. voltage of 1.5 kV and a maximum D.C. voltage of 1.8 kV. These cables are suitable for permanent outdoor long-term use, under variable and harsh climate conditions.
They are designed and tested to operate at a normal maximum conductor temperature of 90°C and for 20,000 hours up to 120°C. Therefore, the expected period use is 30 to 40 years under normal usage conditions (lifetime acc. to Arrhenius-Diagram).
- Nexans ref. : 10189495
Descripción
Descripción
Estándares
-
ProductoEN 50618; IEC 62930
Application
Nexans PV H1Z2Z2-K Cable (1.5kV DC)
PV
Características
Características
Características de construcción
Características de construcción
Material del conductor
Cobre cubierto de estaño Clase 5 según EN 60228
Flexibilidad del conductor
Flexible, Clase 5
Aislamiento
Cross-linked halogen free rubber
Cubierta exterior
Cross-linked halogen free rubber
Color de cubierta
Negro (franja azul o rojo a pedido)
Color
Black
Libre de halógenos
IEC 60754-1; IEC 60754-2
Forma del conductor
Circular
Características dimensionales
Características dimensionales
Número de conductores
1
Diámetro exterior nominal
6,0 mm
Sección del conductor
6 mm²
Approximate net weight
76 kg/km
Diámetro exterior mínimo
5,8 mm
Diámetro exterior máximo
6,4 mm
Diámetro del conductor
2,9 mm
Diámetro exterior
- mm
Nominal insulation thickness
0,7 mm
Nominal outer sheath thickness
0,8 mm
Características eléctricas
Características eléctricas
Maximum permissible nominal current
50 A
Tensión nominal de servicio Uo/U
1.0/1.0 (1.2) kV AC 1.5/1.5 (1.8) kV DC
Resistencia máxima del conductor en CC a 20º C
3,39 Ohm/km
Maximum DC resistance of the conductor at 90°C
3,930 Ohm/km
Perm current rating in air 30°C
- A
Permissible current rating in air 60°C
70 A
Permissible current rating on a tray 60°C
67 A
Permissible short circuit current conductor 1s
0,8 kA
Características mecánicas
Características mecánicas
Bending
100 000 cycles in reverse bending
Frequent torsion
100 000 cycles
Resistencia mecánica a impactos
Condition AG 2 (medium severity) acc.to HD 60364-5-52
Tensile strength
90 N
Características de uso
Características de uso
Temperatura ambiente de utilización (rango)
-40 ... 90 °C
Embalaje
Bobina
Temperatura máxima del conductor
120 °C
Temperatura máxima del conductor en corto-circuito
250 °C
Corrosividad de los gases
IEC 60754-2
Densidad de los humos
IEC 61034-1-2
Resistancia al ozono
EN 50396:2005
Resistencia a la intemperie
Excelente
No propagación de la llama
IEC 60332-1
Corrosive or Polluting Substances
Condition AF 3 (intermittent accidential) acc. to HD 60364-5-52
Estanqueidad
Passed 100 days 50°C water immersion test of EN 50525-2-21 annex D and E
Longitud
- m
Outdoor Use
Condition AN 3 (high solar radiation), permanent according to EN 50565-1:2014
Radio de curvatura mínimo - Instalado
19,2 mm
Resistancia a las vibraciones
Condición AH 3 (condiciones industriales severas) según HD 60364-5-52
Resistencia a radiaciones ultravioletas
Método A, EN 50289-4-17 para 720h. Prueba prestigio Nexans 4000h.
RoHS conform
RoHS 2011/65/EU
Thermal endurance
IEC 60216-1-2
