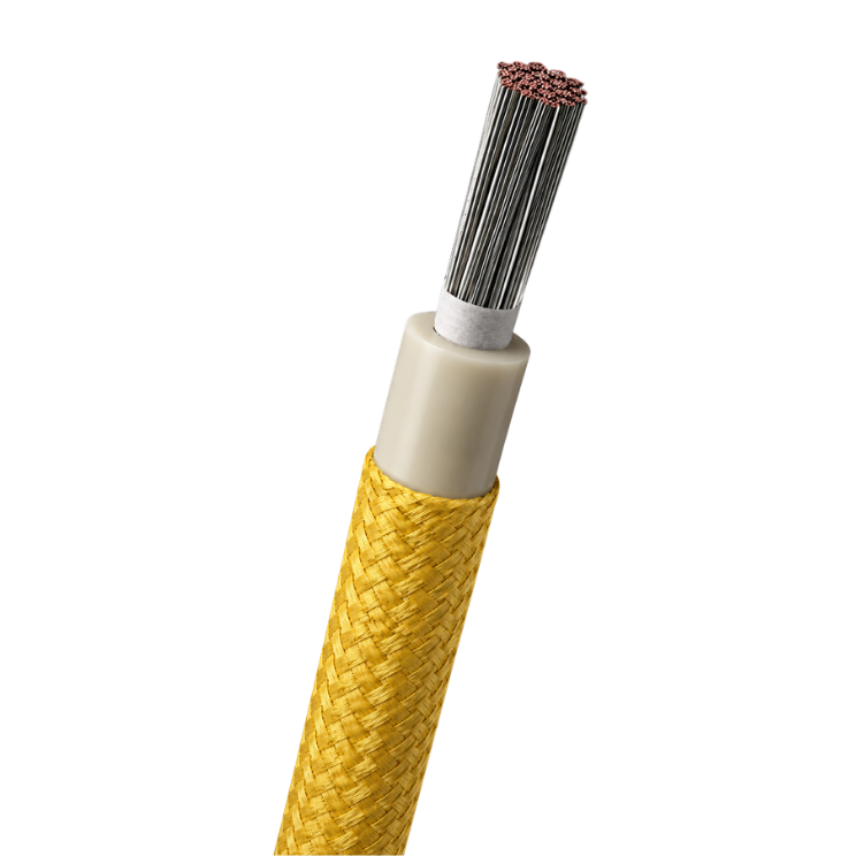

Nexans SIWO-KUL® B20 1.1 / 1.5 kV
Nexans SIWO-KUL® B20 1.1 / 1.5 kV

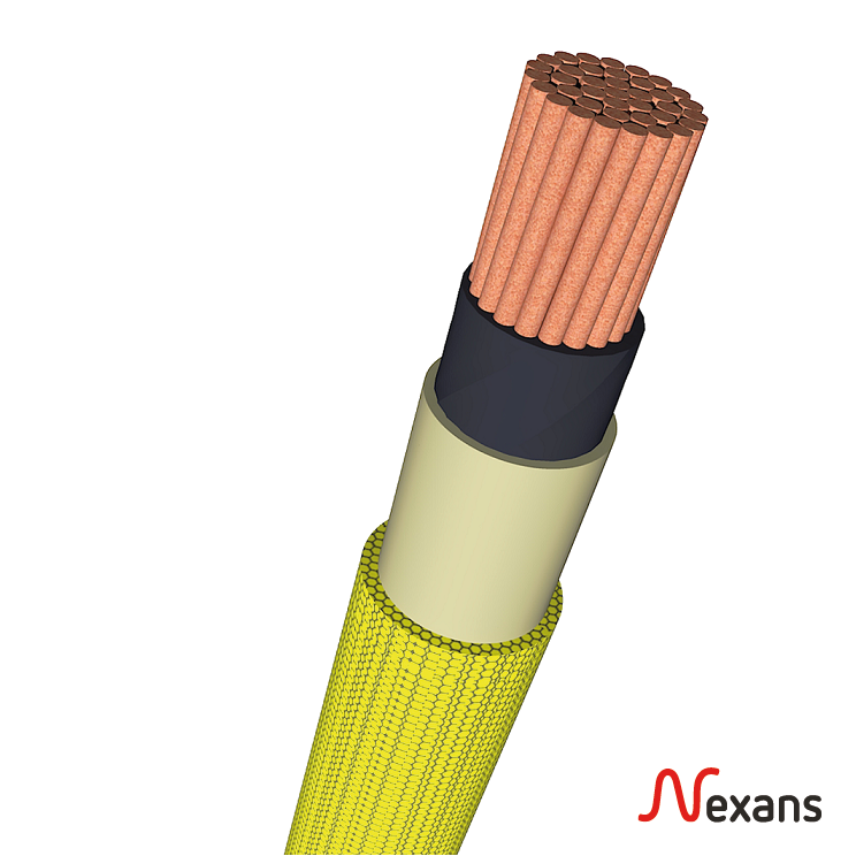

Combining a flexible tinned copper conductor with silicone insulation, protected by a polyester braid with silicone coating, these flexible single-core cables offer excellent flexibility, high electrical reliability and high resistance to extreme temperatures. Their construction also ensures good resistance to mechanical stresses, oils and many chemical agents. They are particularly suitable for the connection of windings of rotating machines and transformers of thermal classes F and H, as well as motors, generators, converters and industrial equipment in the railway and marine sectors, subjected to repeated thermal cycles and demanding operating conditions.
Lee másSIWO-KUL B20 1x16 1,1KV YE
Nexans ref. 10191754
- Embalaje: Cut to length (m)
- Sección del conductor: 16 mm²
- Diámetro exterior nominal: 8,55 mm
- Peso aproximado: 178 kg/km
- Radio de curvatura mínimo en operación estática: 43 mm
SIWO-KUL B20 1x25 1,1KV YE
Nexans ref. 10221747
- Embalaje: Cut to length (m)
- Sección del conductor: 25 mm²
- Diámetro exterior nominal: 10,25 mm
- Peso aproximado: 261 kg/km
- Radio de curvatura mínimo en operación estática: 51 mm
SIWO-KUL B20 1x35 1,1KV YE
Nexans ref. 10178462
- Embalaje: Cut to length (m)
- Sección del conductor: 35 mm²
- Diámetro exterior nominal: 11,4 mm
- Peso aproximado: 363 kg/km
- Radio de curvatura mínimo en operación estática: 57 mm
SIWO-KUL B20 1x50 1,1KV YE
Nexans ref. 10185017
- Embalaje: Cut to length (m)
- Sección del conductor: 50 mm²
- Diámetro exterior nominal: 19,5 mm
- Peso aproximado: 510 kg/km
- Radio de curvatura mínimo en operación estática: 98 mm
SIWO-KUL B20 1x70 1,1KV YE
Nexans ref. 10185421
- Embalaje: Cut to length (m)
- Sección del conductor: 70 mm²
- Diámetro exterior nominal: 15,3 mm
- Peso aproximado: 676 kg/km
- Radio de curvatura mínimo en operación estática: 77 mm
SIWO-KUL B20 1x95 1,1KV YE
Nexans ref. 10202350
- Embalaje: Cut to length (m)
- Sección del conductor: 95 mm²
- Diámetro exterior nominal: 14,7 mm
- Peso aproximado: 890 kg/km
- Radio de curvatura mínimo en operación estática: 87 mm
SIWO-KUL B20 1x120 1,1KV YE
Nexans ref. 10202351
- Embalaje: Cut to length (m)
- Sección del conductor: 120 mm²
- Diámetro exterior nominal: 19,5 mm
- Peso aproximado: 1122 kg/km
- Radio de curvatura mínimo en operación estática: 98 mm
SIWO-KUL B20 1x150 1,1KV YE
Nexans ref. 10191755
- Embalaje: Cut to length (m)
- Sección del conductor: 150 mm²
- Diámetro exterior nominal: 22,35 mm
- Peso aproximado: 1464 kg/km
- Radio de curvatura mínimo en operación estática: 112 mm
SIWO-KUL B20 1x185 1,1KV YE
Nexans ref. 10206551
- Embalaje: Cut to length (m)
- Sección del conductor: 185 mm²
- Diámetro exterior nominal: 24,5 mm
- Peso aproximado: 1707 kg/km
- Radio de curvatura mínimo en operación estática: - mm
SIWO-KUL B20 1x240 1,1KV YE
Nexans ref. 10206553
- Embalaje: Cut to length (m)
- Sección del conductor: 240 mm²
- Diámetro exterior nominal: 27,1 mm
- Peso aproximado: 2235 kg/km
- Radio de curvatura mínimo en operación estática: - mm
Descripción
Descripción
Estándares
-
ProductoCSA C22.2 N° 210-05; EN 45545 - HL3; IEC 60228; UL 758
-
InstalaciónIEC 60092
-
EnsayoIEC 60331; IEC 60332-1; IEC 60332-3-22; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034
Applications
The SIWO-KUL® B20 1.1/1.5 kV cable range is specifically developed for:
- Connection of windings in rotating machines and transformers with thermal insulation class F and H
- Wiring of power cabinets, converters, and motor controls
- Industrial installations exposed to high thermal stress
- Wind, marine, and railway OEM applications
- AC/DC interconnections for PV systems and battery storage installations
Key Benefits
- High flexibility ideal for compact installations
- Excellent thermal resistance (-55°C to +180°C continuous operation)
- Compatible with major impregnation resins
- Mechanical protection
- Good resistance to oils, UV radiation, and chemical agents
- High durability for long service life
- International approvals and certifications
- Fire performance
Certificate
- Type approval certificate : LIoyds Register LR21139304TA
- Type approval certificate : BV Marine & Offshore 09555/D0 BV, file: ACE 01/723/01
- Certificate of compliance : UL758 AWM Style 3641, file: AVLV2.E45073
- Certificate of compliance : CSA Standard C22.2 N°210-15, file: LL 36040 AWM
By choosing the SIWO-KUL® range, you opt for a flexible, robust, and durable cable designed to ensure high performance in the most demanding environments.
