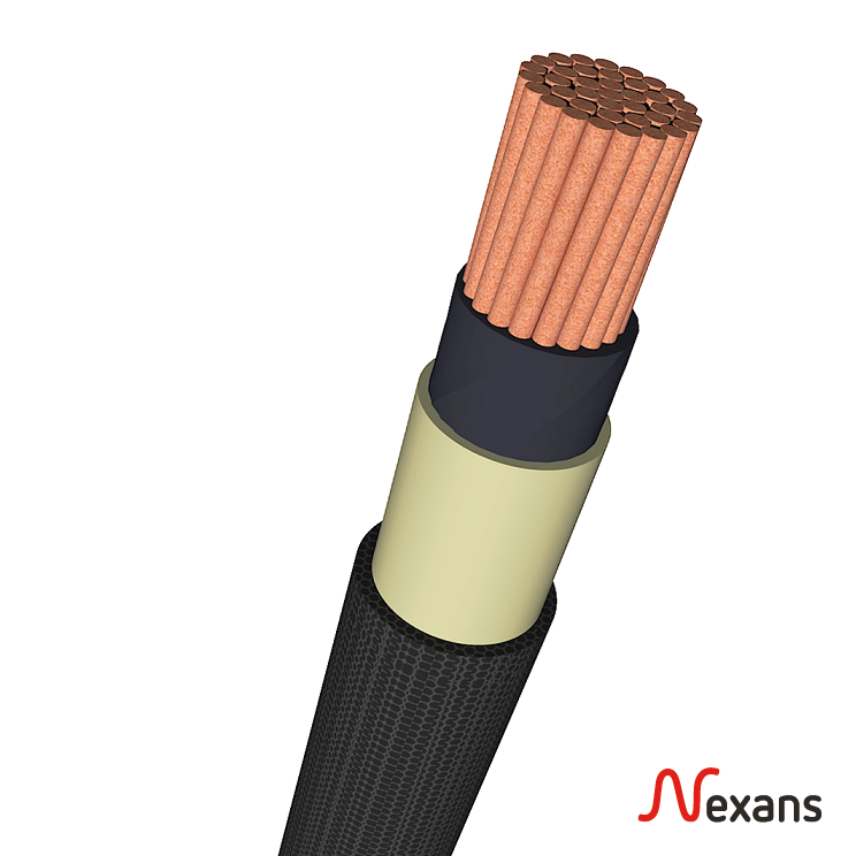

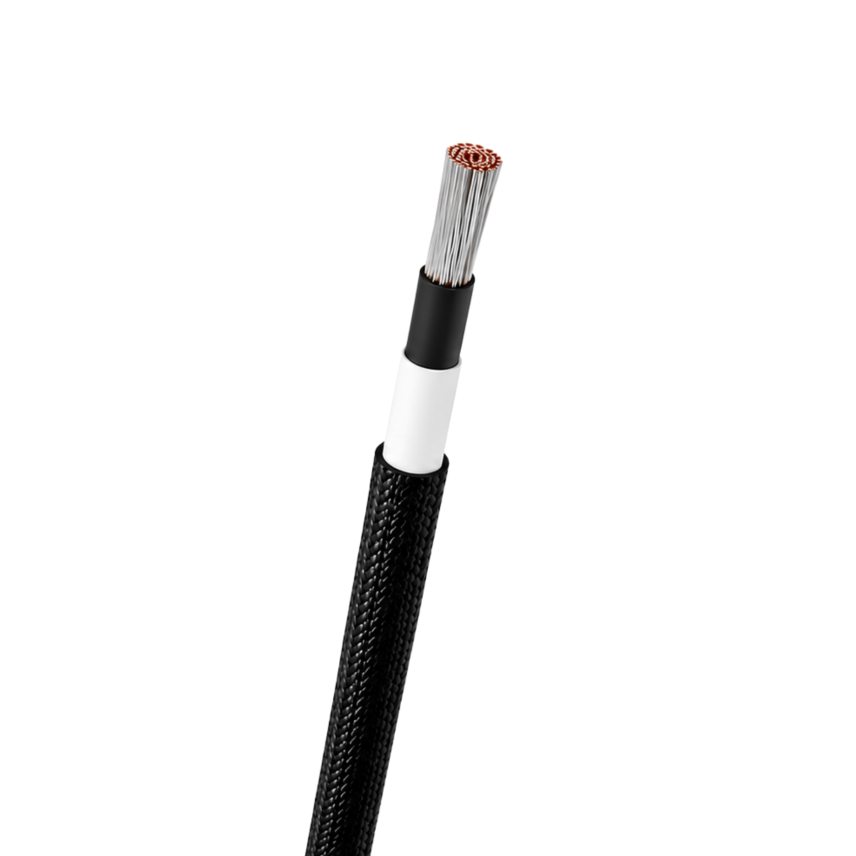

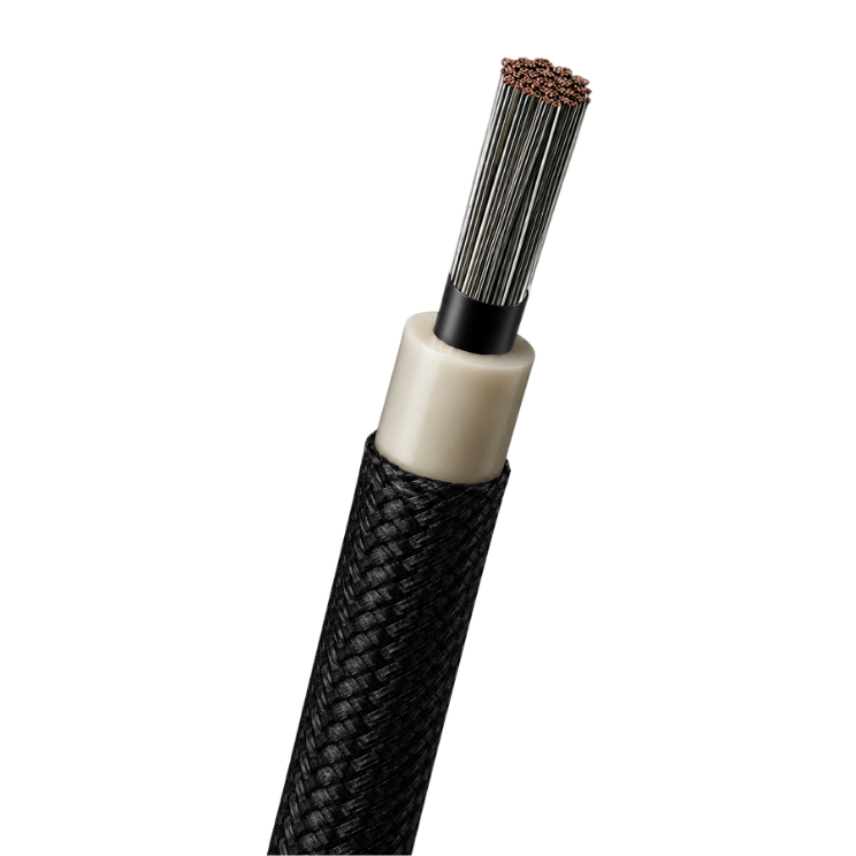

Nexans SIWO-KUL® B20 13.8 / 15 kV
Nexans SIWO-KUL® B20 13.8 / 15 kV
The SIWO-KUL® B20 13.8/15 kV cable family is designed to provide maximum reliability in environments subject to high thermal, electrical, and mechanical stresses. Thanks to their high flexibility and resistance to thermal shock, oils, and other solvents, these cables ensure long-lasting performance in railway, marine, and energy-related industrial applications.
Lee másSIWO-KUL B20 1x16 13,8/15 kV BK
Nexans ref. 10503824
- Embalaje: Cut to length (m)
- Sección del conductor: 16 mm²
- Diámetro exterior nominal: 14,2 mm
- Peso aproximado: 290 kg/km
- Resistencia máxima del conductor en CC a 20º C: 1,24 Ohm/km
- Radio de curvatura mínimo en operación estática: 84 mm
SIWO-KUL B20 1x25 13,8/15 kV BK
Nexans ref. 10195655
- Embalaje: Cut to length (m)
- Sección del conductor: 25 mm²
- Diámetro exterior nominal: 15,7 mm
- Peso aproximado: 390 kg/km
- Resistencia máxima del conductor en CC a 20º C: 0,795 Ohm/km
- Radio de curvatura mínimo en operación estática: 93,6 mm
SIWO-KUL B20 1x35 13,8/15 kV BK
Nexans ref. 10202235
- Embalaje: Cut to length (m)
- Sección del conductor: 35 mm²
- Diámetro exterior nominal: 16,6 mm
- Peso aproximado: 487 kg/km
- Resistencia máxima del conductor en CC a 20º C: 0,565 Ohm/km
- Radio de curvatura mínimo en operación estática: 83 mm
SIWO-KUL B20 1x50 13,8/15 kV BK
Nexans ref. 10211177
- Embalaje: Cut to length (m)
- Sección del conductor: 50 mm²
- Diámetro exterior nominal: 18,7 mm
- Peso aproximado: 660 kg/km
- Resistencia máxima del conductor en CC a 20º C: 0,393 Ohm/km
- Radio de curvatura mínimo en operación estática: 112,2 mm
SIWO-KUL B20 1x70 13,8/15 kV BK
Nexans ref. 10214912
- Embalaje: Cut to length (m)
- Sección del conductor: 70 mm²
- Diámetro exterior nominal: 20,2 mm
- Peso aproximado: 821 kg/km
- Resistencia máxima del conductor en CC a 20º C: 0,277 Ohm/km
- Radio de curvatura mínimo en operación estática: 101 mm
SIWO-KUL B20 1x95 13,8/15 kV BK
Nexans ref. 10509180
- Embalaje: Cut to length (m)
- Sección del conductor: 95 mm²
- Diámetro exterior nominal: 21,9 mm
- Peso aproximado: 1036 kg/km
- Resistencia máxima del conductor en CC a 20º C: 0,21 Ohm/km
- Radio de curvatura mínimo en operación estática: 110 mm
SIWO-KUL B20 1x120 13,8/15 kV BK
Nexans ref. 10509336
- Embalaje: Cut to length (m)
- Sección del conductor: 120 mm²
- Diámetro exterior nominal: 23,9 mm
- Peso aproximado: 1279 kg/km
- Resistencia máxima del conductor en CC a 20º C: 0,16 Ohm/km
- Radio de curvatura mínimo en operación estática: 120 mm
SIWO-KUL B20 1x150 13,8/15 kV BK
Nexans ref. 10503825
- Embalaje: Cut to length (m)
- Sección del conductor: 150 mm²
- Diámetro exterior nominal: 26,1 mm
- Peso aproximado: 1612 kg/km
- Resistencia máxima del conductor en CC a 20º C: 0,132 Ohm/km
- Radio de curvatura mínimo en operación estática: 131 mm
SIWO-KUL B20 1x185 13,8/15 kV BK
Nexans ref. 10503826
- Embalaje: Cut to length (m)
- Sección del conductor: 185 mm²
- Diámetro exterior nominal: 27,5 mm
- Peso aproximado: 1853 kg/km
- Resistencia máxima del conductor en CC a 20º C: 0,108 Ohm/km
- Radio de curvatura mínimo en operación estática: 138 mm
SIWO-KUL B20 1x240 13,8/15 kV BK
Nexans ref. 10503827
- Embalaje: Cut to length (m)
- Sección del conductor: 240 mm²
- Diámetro exterior nominal: 30,4 mm
- Peso aproximado: 2402 kg/km
- Resistencia máxima del conductor en CC a 20º C: 0,082 Ohm/km
- Radio de curvatura mínimo en operación estática: 152 mm
SIWO-KUL B20 1x300 13,8/15 kV BK
Nexans ref. 10503828
- Embalaje: Cut to length (m)
- Sección del conductor: 300 mm²
- Diámetro exterior nominal: 34,75 mm
- Peso aproximado: 3100 kg/km
- Resistencia máxima del conductor en CC a 20º C: 0,066 Ohm/km
- Radio de curvatura mínimo en operación estática: 207,3 mm
Descripción
Descripción
Estándares
-
ProductoCSA C22.2 N° 210-05; IEC 60228; UL 758
-
InstalaciónIEC 60092
-
EnsayoIEC 60331; IEC 60332-1; IEC 60332-3-22; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034
Applications
The SIWO-KUL® B20 13.8/15 kV cable range is specifically developed for:
- Connection of windings in rotating machines and medium voltage transformers
- Thermal insulation class F and H
- Wiring of power cabinets, converters, and motor controls
- Industrial installations exposed to high thermal stress
- Wind, marine, and railway OEM applications
Key Benefits
- High flexibility ideal for compact installations
- Excellent thermal resistance (-55°C to +180°C continuous operation)
- Patented technology ensuring minimal partial discharges (PD), even under high stress conditions
- Compatible with major impregnation resins
- Mechanical protection
- Good resistance to oils, UV radiation, and chemical agents
- High durability for long service life
- International approvals and certifications
- Fire performance
Certificate
- Type approval certificate : LIoyds Register LR21139304TA
- Type approval certificate : BV Marine & Offshore 09555/D0 BV, file: ACE 01/723/01
- Certificate of compliance : UL758 AWM Style 3641, file: AVLV2.E45073
- Certificate of compliance : CSA Standard C22.2 N°210-15, file: LL 36040 AWM
By choosing the SIWO-KUL® range, you opt for a flexible, robust, and durable cable designed to ensure high performance in the most demanding environments.
Características
Características
Características eléctricas
Características eléctricas
Operating voltage
13,8 kV
Test voltage
31 kV
Breakdown voltage
50 kV
Breakdown field strength (kV/mm)
> 20
Loss factor tan d
< 10-2
Características mecánicas
Características mecánicas
Flexibilidad del cable
-
Características de uso
Características de uso
Temperatura ambiente de utilización (rango)
-55 ... 180 °C
Resistencia química
Buena
Resistencia a aceites
Sí
Resistencia a radiaciones ultravioletas
-
Resistancia al ozono
-
Acorde con normativa RoHs
-
Fire safety characteristics
Fire safety characteristics
Corrosividad de los gases
IEC 60754-1; IEC 60754-2
Densidad de los humos
IEC 61034
Libre de halógenos
Sí
No propagación de la llama
IEC 60332-1
No propagador del incendio
IEC 60332-3
Resistente al fuego
IEC 60331
