Nexans SIWO-KUL® S10 3.3 / 4.2 kV
Nexans SIWO-KUL® S10 3.3 / 4.2 kV

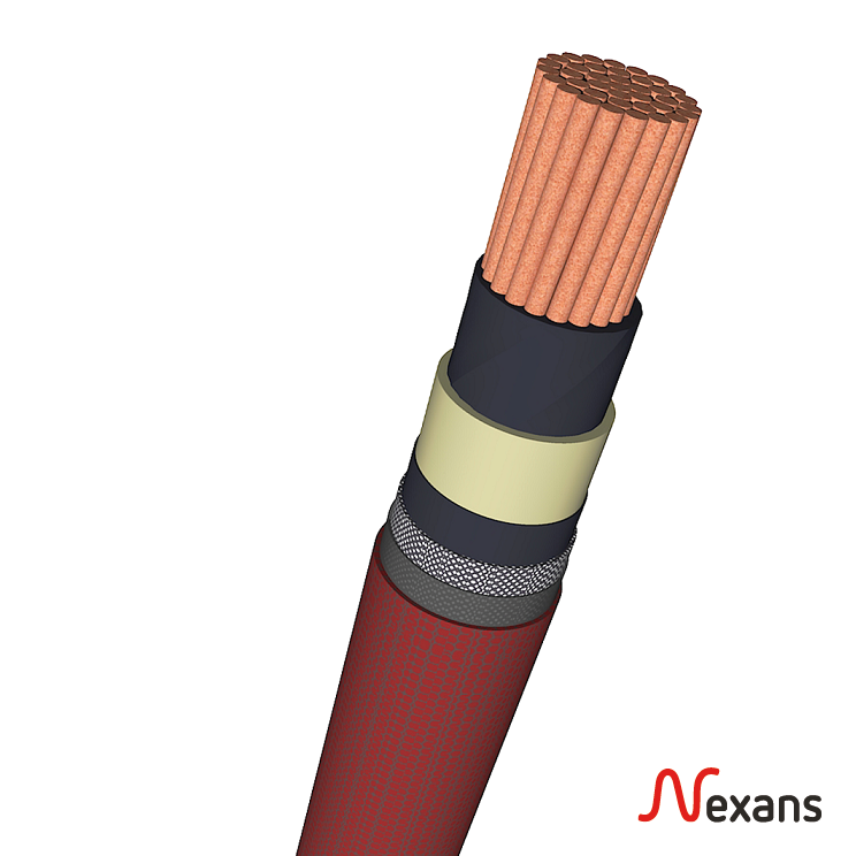

The SIWO-KUL® S10 3.3 kV cable family is designed to provide maximum reliability in environments subject to high thermal, electrical and mechanical stress. Thanks to their excellent flexibility and their resistance to thermal shock, oils and other solvents, these cables ensure long-lasting performance in demanding industrial applications, particularly in the railway, marine and energy sectors.
Lee másSIWO-KUL S10 1x16 3,3/4,2 kV RD
Nexans ref. 10538814
- Embalaje: Cut to length (m)
- Sección del conductor: 16 mm²
- Diámetro exterior nominal: 11,9 mm
- Peso aproximado: 256 kg/km
- Radio de curvatura mínimo en operación estática: 95 mm
SIWO-KUL S10 1x25 3,3/4,2 kV RD
Nexans ref. 10533086
- Embalaje: Cut to length (m)
- Sección del conductor: 25 mm²
- Diámetro exterior nominal: 13,5 mm
- Peso aproximado: 357 kg/km
- Radio de curvatura mínimo en operación estática: 108 mm
SIWO-KUL S10 1x35 3,3/4,2 kV RD
Nexans ref. 10543307
- Embalaje: Cut to length (m)
- Sección del conductor: 35 mm²
- Diámetro exterior nominal: 15,0 mm
- Peso aproximado: 479 kg/km
- Radio de curvatura mínimo en operación estática: 120 mm
SIWO-KUL S10 1x50 3,3/4,2 kV RD
Nexans ref. 10539365
- Embalaje: Cut to length (m)
- Sección del conductor: 50 mm²
- Diámetro exterior nominal: 17,7 mm
- Peso aproximado: 745 kg/km
- Radio de curvatura mínimo en operación estática: 142 mm
SIWO-KUL S10 1x70 3,3/4,2 kV RD
Nexans ref. 10535399
- Embalaje: Cut to length (m)
- Sección del conductor: 70 mm²
- Diámetro exterior nominal: 19,5 mm
- Peso aproximado: 926 kg/km
- Radio de curvatura mínimo en operación estática: 156 mm
SIWO-KUL S10 1x95 3,3/4,2 kV RD
Nexans ref. 10542809
- Embalaje: Cut to length (m)
- Sección del conductor: 95 mm²
- Diámetro exterior nominal: 20,85 mm
- Peso aproximado: 1137 kg/km
- Radio de curvatura mínimo en operación estática: 167 mm
SIWO-KUL S10 1x120 3,3/4,2 kV RD
Nexans ref. 10542202
- Embalaje: Cut to length (m)
- Sección del conductor: 120 mm²
- Diámetro exterior nominal: 27,6 mm
- Peso aproximado: 1391 kg/km
- Radio de curvatura mínimo en operación estática: 221 mm
SIWO-KUL S10 1x150 3,3/4,2 kV RD
Nexans ref. 10543308
- Embalaje: Cut to length (m)
- Sección del conductor: 150 mm²
- Diámetro exterior nominal: 25,6 mm
- Peso aproximado: 1735 kg/km
- Radio de curvatura mínimo en operación estática: 205 mm
SIWO-KUL S10 1x185 3,3/4,2 kV RD
Nexans ref. 10543309
- Embalaje: Cut to length (m)
- Sección del conductor: 185 mm²
- Diámetro exterior nominal: 27,6 mm
- Peso aproximado: 1890 kg/km
- Radio de curvatura mínimo en operación estática: 221 mm
SIWO-KUL S10 1x240 3,3/4,2 kV RD
Nexans ref. 10511467
- Embalaje: Cut to length (m)
- Sección del conductor: 240 mm²
- Diámetro exterior nominal: 30,0 mm
- Peso aproximado: 2522 kg/km
- Radio de curvatura mínimo en operación estática: 240 mm
SIWO-KUL S10 1x300 3,3/4,2 kV RD
Nexans ref. 10532979
- Embalaje: Cut to length (m)
- Sección del conductor: 300 mm²
- Diámetro exterior nominal: 33,6 mm
- Peso aproximado: 3095 kg/km
- Radio de curvatura mínimo en operación estática: 269 mm
Descripción
Descripción
Estándares
-
ProductoCSA C22.2 N° 210-05; IEC 60228
-
InstalaciónIEC 60092
-
EnsayoIEC 60331; IEC 60332-1; IEC 60332-3-22; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034
Applications
The SIWO-KUL® S10 3.3 kV cable range is specifically developed for:
- Connection of rotating machines and transformers
- Wiring of power cabinets, converters and motor controls
- Industrial installations exposed to high mechanical stress
- Vibrating environments requiring long-term flexibility
- Wind, marine and railway OEM applications
Key Advantages
- Excellent flexibility, ideal for compact installations
- Outstanding thermal resistance (-55°C to +180°C continuous operation)
- Metallic braid shielding against electromagnetic interference
- Reinforced mechanical protection
- Very good resistance to oils, UV and chemical agents
- High durability for long service life
- International approvals and certifications
- Custom-made terminations and lengths available
Certificate
- Type approval certificate : LIoyds Register LR21139304TA
- Type approval certificate : BV Marine & Offshore 09555/D0 BV, file: ACE 01/723/01
- Certificate of compliance : CSA Standard C22.2 N°210-15, file: LL 36040 AWM
By choosing the SIWO-KUL® range, you opt for a flexible, robust and durable cable designed to guarantee high performance in the most demanding environments.
Características
Características
Características mecánicas
Características mecánicas
Flexibilidad del cable
Muy flexible
Características de uso
Características de uso
Temperatura ambiente de utilización (rango)
-55 ... 180 °C
Resistencia química
Buena
Resistencia a aceites
Sí
Acorde con normativa RoHs
Si
Fire safety characteristics
Fire safety characteristics
Corrosividad de los gases
IEC 60754-1; IEC 60754-2
Densidad de los humos
IEC 61034
Libre de halógenos
Sí
No propagación de la llama
IEC 60332-1
No propagador del incendio
IEC 60332-3
Resistente al fuego
IEC 60331
