Nexans U-1000 AR2V

Productos

U-1000 AR2V 1x240 al corte

Nexans ref. 10043990 - País de referencia 01362150

  • Embalaje: Cut to length (m)



Descripción

Descripción

Estándares

  • Producto
    IEC 60228; IEC 60502-1; NF C32-321

Application

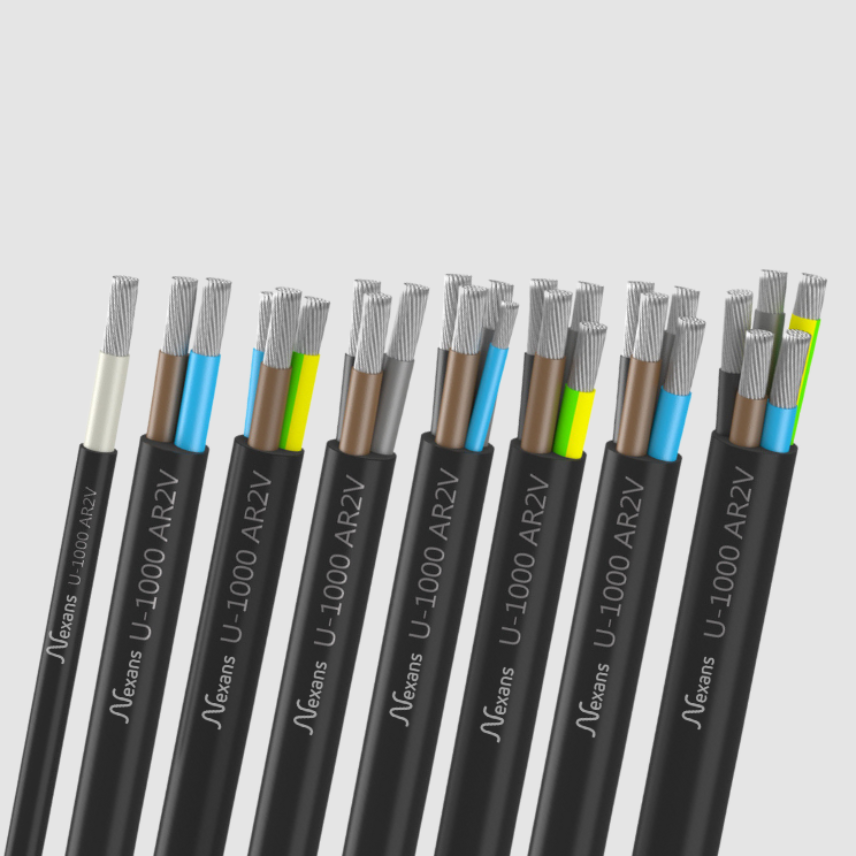

Nexans U-1000 AR2V aluminium cables can be used in all low voltage power installations.

Our range also offers Nexans TWISTAL®, the twisted single-core version of Nexans U-1000 AR2V, specially designed to make three-phase links with neutral. Nexans TWISTAL® simplifies your life and offers many advantages :

  • Each core is spotted with a color band
  • The twisted core reduces the number of drums and cables pulling
  • This solution can allow to reduce the section of used cables (in parallel circuits)
  • Nexans TWISTAL® is more flexible and light than a multiconductor, allowing to increase comfort and saving of time

Installation

These cables can be fixed on cable trays, within conduits or fixed to walls.
They also can be buried directly with extra mechanical protection.

Design

  • Conductor: stranded circular aluminium - class 2
  • Insulation: XLPE - cores identification by colours
  • Laying up (for multi conductors): with non hygroscopic filler
  • Outer sheath : Lead free black PVC

Construction according to AD8 is possible on request



Marking

N (x ou G) S mm² U-1000 AR2V NF - USE N° Usine S.Y + Sans Pb

  • N = number of cores
  • S = section in mm²
  • G = with Green-Yellow
  • x = without Green-Yellow





Without mechanical protection, those cables can be fixed on the wall, cables trays or cable laders.

In buildings with explosion risks, they will be installed with particular protection. In this case, step down of 15% current carrying capacities.



Pulling on cable conductors

Tensile stress per mm2 of globale section shall in no case exceed 3 daN for LV aluminium cable.

The maximum pulling load must never exceed 2000 daN even rule above-mentionned sometimes leads to higher values for large section of cable.

Low carbon offer

Low carbon at a glance

Características

Características

Características de construcción

Características de construcción

Material del conductor
Aluminio
Flexibilidad del conductor
Rígido, Clase 2
Con neutro de sección reducida
No
Aislamiento
Polietileno reticulado
Cubierta exterior
PVC
Color de cubierta
Negro
Libre de plomo
Forma del conductor
Circular

Características dimensionales

Características dimensionales

Número de conductores
1
Sección del conductor
240 mm²

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U
0.6/ 1 (1.2) kV

Características mecánicas

Características mecánicas

Flexibilidad del cable
Rígido
Resistencia mecánica a impactos
Buena

Características de uso

Características de uso

Temperatura máxima del conductor
90 °C
Temperatura máxima del conductor en corto-circuito
250 °C
Temperatura ambiente de utilización (rango)
-25 ... 60 °C
Resistencia a la intemperie
AN3
Resistencia química
Accidental
No propagación de la llama
C2, NF C 32-070
Estanqueidad
Muy buena
