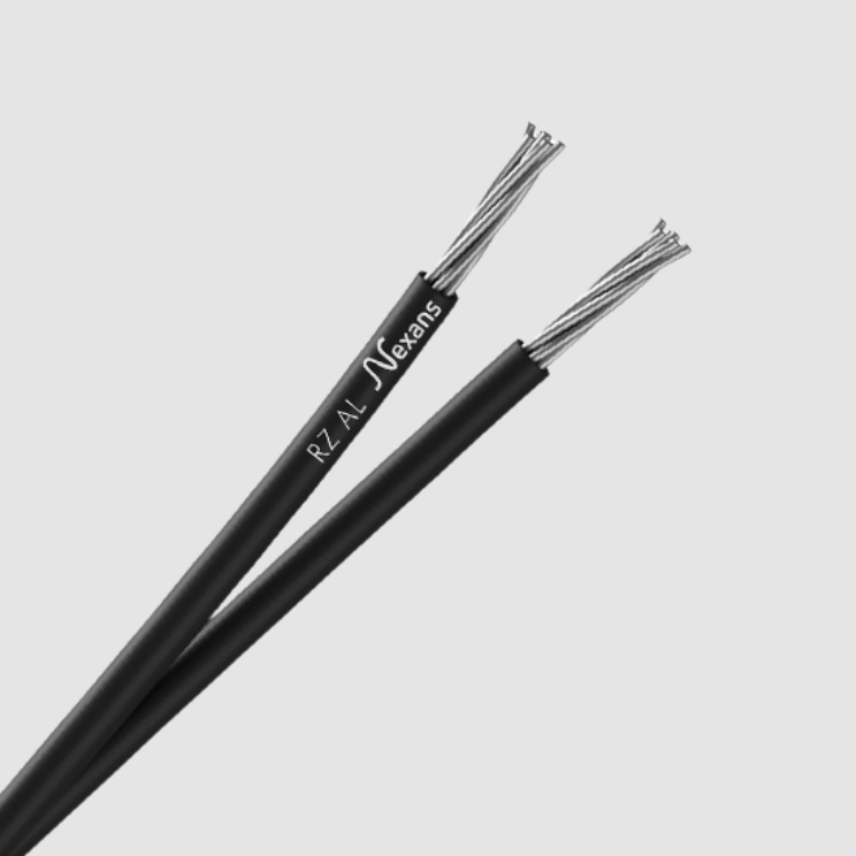

RZ Aluminio, 2x16 mm²
Nexans ref. 10057559
- Embalaje: Bobina (m)
- Diámetro exterior : 15,8 mm
- Número de conductores: 2
- Peso aproximado: 129 kg/km
- Sección del conductor: 16 mm²
- Intensidad admisible al aire libre: 75 A
RZ Aluminio, 2x25 mm²
Nexans ref. 10057552
- Embalaje: Bobina (m)
- Diámetro exterior : 19 mm
- Número de conductores: 2
- Peso aproximado: 201 kg/km
- Sección del conductor: 25 mm²
- Intensidad admisible al aire libre: 100 A
RZ Aluminio, 3x150 + 80 mm²
Nexans ref. 10057551
- Embalaje: Bobina (m)
- Diámetro exterior : 46 mm
- Número de conductores: 3
- Peso aproximado: 1775 kg/km
- Sección del conductor: 150 mm²
- Intensidad admisible al aire libre: 305 A
RZ Aluminio, 3x25 + 54,6 mm²
Nexans ref. 10057557
- Embalaje: Bobina (m)
- Diámetro exterior : 32 mm
- Número de conductores: 3
- Peso aproximado: 511 kg/km
- Sección del conductor: 25 mm²
- Intensidad admisible al aire libre: 100 A
RZ Aluminio, 3x50 + 54,6 mm²
Nexans ref. 10057554
- Embalaje: Bobina (m)
- Diámetro exterior : 37,2 mm
- Número de conductores: 3
- Peso aproximado: 750 kg/km
- Sección del conductor: 50 mm²
- Intensidad admisible al aire libre: 150 A
RZ Aluminio, 3x95 + 54,6 mm²
Nexans ref. 10057555
- Embalaje: Bobina (m)
- Diámetro exterior : 45 mm
- Número de conductores: 3
- Peso aproximado: 1204 kg/km
- Sección del conductor: 95 mm²
- Intensidad admisible al aire libre: 230 A

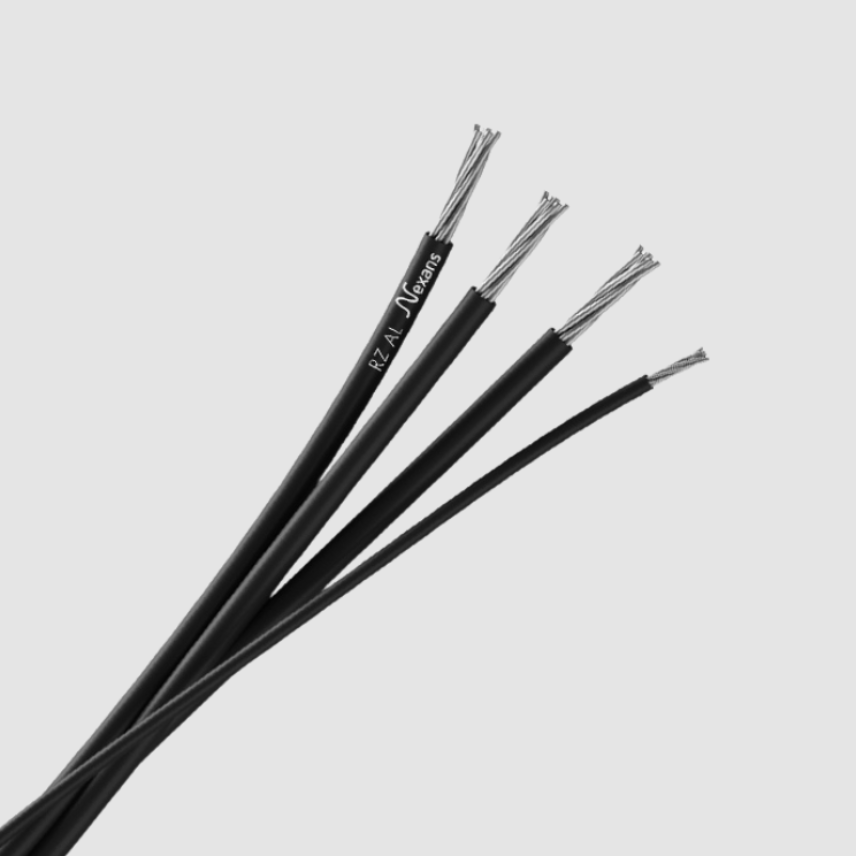

RZ Aluminio, 4x16 mm²
Nexans ref. 10057558
- Embalaje: Bobina (m)
- Diámetro exterior : 19 mm
- Número de conductores: 4
- Peso aproximado: 262 kg/km
- Sección del conductor: 16 mm²
- Intensidad admisible al aire libre: 75 A
RZ Aluminio, 4x25 mm²
Nexans ref. 10057553
- Embalaje: Bobina (m)
- Diámetro exterior : 22,8 mm
- Número de conductores: 4
- Peso aproximado: 402 kg/km
- Sección del conductor: 25 mm²
- Intensidad admisible al aire libre: 100 A
Descripción
Descripción
Estándares
-
ProductoIEC 60502; UNE 21123; UNE 21123
-
EnsayoEN 50265
Application
RZ aluminum cables can be used in all the low power installations dedicated to the rural and public feeding.
Installation
These cables are for air transport, or fixed to walls. They should never be buried.
Core colours
- 2 cores = Black
- 3 cores = Black
- 4 cores = Black
Características
Características
Características de construcción
Características de construcción
Flexibilidad del conductor
Rígido, Clase 2
Material del conductor
Aluminio
Libre de plomo
Sí
Forma del conductor
Circular
Características eléctricas
Características eléctricas
Tensión nominal de servicio Uo/U
0,6/1 KV
Intensidad admisible bajo tubo
- A
Resistencia máxima del conductor en CC a 20º C
- Ohm/km
Características de uso
Características de uso
Temperatura ambiente de utilización (rango)
-20 ... 70 °C
Temperatura máxima del conductor
90 °C
No propagación de la llama
UNE-EN 50265-2-1
Estanqueidad
AD6
Resistencia a la intemperie
Muy buena
Recursos
Recursos
Documentación
PEP ECOPASSPORT RZ AL CON NEUTRO
pdf — 4.0 MB
PEP ECOPASSPORT RZ ALU
pdf — 4.0 MB
Selling & delivery Information
Marking
N x S mm² RZ AL - Year Fab. - N° Plant
- N = number of cores
- S = section in mm²
- x = without Green-Yellow
