Nexans H07V-K
Nexans H07V-K
Cables flexibles para cableado de cuadros eléctricos y uso doméstico

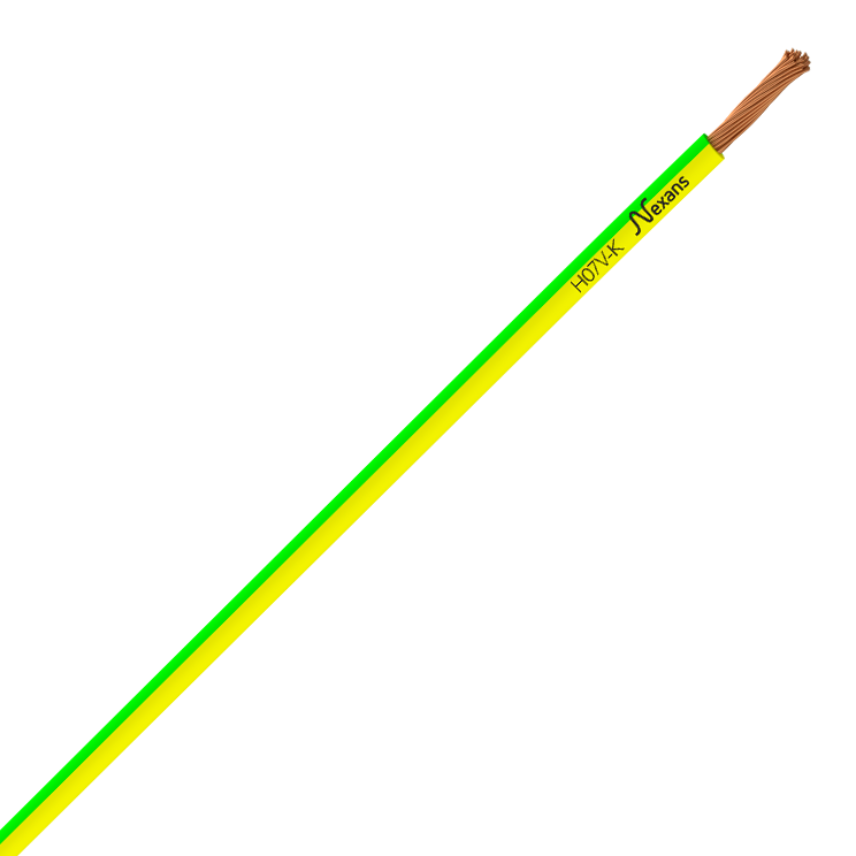

Lee másNexans H07V-K Easybox 1G1.5 Verde-Amarillo 200m
Nexans ref. 10286782
- Embalaje: Pálet (24000m)
- Color de cubierta: Amarillo / verde
- Con conductor amarillo/verde: Sí
- Peso aproximado: 20 kg/km
- Sección del conductor: 1,5 mm²
- Diámetro exterior : 3,5 mm
- Intensidad admisible bajo tubo: 12 A
Nexans H07V-K Easybox 1G2.5 Verde-Amarillo 200m
Nexans ref. 10286798
- Embalaje: Pálet (14400m)
- Color de cubierta: Amarillo / verde
- Con conductor amarillo/verde: Sí
- Peso aproximado: 30 kg/km
- Sección del conductor: 2,5 mm²
- Diámetro exterior : 4,2 mm
- Intensidad admisible bajo tubo: 17 A
Nexans H07V-K Easybox 1G4 Verde-Amarillo 100m
Nexans ref. 10286803
- Embalaje: Pálet (12000m)
- Color de cubierta: Amarillo / verde
- Con conductor amarillo/verde: Sí
- Peso aproximado: 45 kg/km
- Sección del conductor: 4 mm²
- Diámetro exterior : 4,8 mm
- Intensidad admisible bajo tubo: 23 A
Nexans H07V-K Easybox 1G6 Verde-Amarillo 100m
Nexans ref. 10286806
- Embalaje: Pálet (7200m)
- Color de cubierta: Amarillo / verde
- Con conductor amarillo/verde: Sí
- Peso aproximado: 65 kg/km
- Sección del conductor: 6 mm²
- Diámetro exterior : 6,3 mm
- Intensidad admisible bajo tubo: 29 A
Nexans H07V-K Easybox 1x1.5 Azul 200m
Nexans ref. 10286794
- Embalaje: Pálet (24000m)
- Color de cubierta: Azul
- Con conductor amarillo/verde: No
- Peso aproximado: 20 kg/km
- Sección del conductor: 1,5 mm²
- Diámetro exterior : 3,5 mm
- Intensidad admisible bajo tubo: 12 A
Nexans H07V-K Easybox 1x1.5 Blanco 200m
Nexans ref. 10286796
- Embalaje: Pálet (24000m)
- Color de cubierta: Blanco
- Con conductor amarillo/verde: No
- Peso aproximado: 20 kg/km
- Sección del conductor: 1,5 mm²
- Diámetro exterior : 3,5 mm
- Intensidad admisible bajo tubo: 12 A
Nexans H07V-K Easybox 1x1.5 Gris 200m
Nexans ref. 10286797
- Embalaje: Pálet (24000m)
- Color de cubierta: Gris
- Con conductor amarillo/verde: No
- Peso aproximado: 20 kg/km
- Sección del conductor: 1,5 mm²
- Diámetro exterior : 3,5 mm
- Intensidad admisible bajo tubo: 12 A
Nexans H07V-K Easybox 1x1.5 Marron 200m
Nexans ref. 10286795
- Embalaje: Pálet (24000m)
- Color de cubierta: Marrón
- Con conductor amarillo/verde: No
- Peso aproximado: 20 kg/km
- Sección del conductor: 1,5 mm²
- Diámetro exterior : 3,5 mm
- Intensidad admisible bajo tubo: 12 A
Nexans H07V-K Easybox 1x1.5 Negro 200m
Nexans ref. 10286783
- Embalaje: Pálet (24000m)
- Color de cubierta: Negro
- Con conductor amarillo/verde: No
- Peso aproximado: 20 kg/km
- Sección del conductor: 1,5 mm²
- Diámetro exterior : 3,5 mm
- Intensidad admisible bajo tubo: 12 A
Nexans H07V-K Easybox 1x2.5 Azul 200m
Nexans ref. 10286800
- Embalaje: Pálet (14400m)
- Color de cubierta: Azul
- Con conductor amarillo/verde: No
- Peso aproximado: 30 kg/km
- Sección del conductor: 2,5 mm²
- Diámetro exterior : 4,2 mm
- Intensidad admisible bajo tubo: 17 A
Nexans H07V-K Easybox 1x2.5 Gris 200m
Nexans ref. 10286802
- Embalaje: Pálet (14400m)
- Color de cubierta: Gris
- Con conductor amarillo/verde: No
- Peso aproximado: 30 kg/km
- Sección del conductor: 2,5 mm²
- Diámetro exterior : 4,2 mm
- Intensidad admisible bajo tubo: 17 A
Nexans H07V-K Easybox 1x2.5 Marron 200m
Nexans ref. 10286801
- Embalaje: Pálet (14400m)
- Color de cubierta: Marrón
- Con conductor amarillo/verde: No
- Peso aproximado: 30 kg/km
- Sección del conductor: 2,5 mm²
- Diámetro exterior : 4,2 mm
- Intensidad admisible bajo tubo: 17 A
Nexans H07V-K Easybox 1x2.5 Negro 200m
Nexans ref. 10286799
- Embalaje: Pálet (14400m)
- Color de cubierta: Negro
- Con conductor amarillo/verde: No
- Peso aproximado: 30 kg/km
- Sección del conductor: 2,5 mm²
- Diámetro exterior : 4,2 mm
- Intensidad admisible bajo tubo: 17 A
Nexans H07V-K Easybox 1x4 Azul 100m
Nexans ref. 10286805
- Embalaje: Pálet (12000m)
- Color de cubierta: Azul
- Con conductor amarillo/verde: No
- Peso aproximado: 45 kg/km
- Sección del conductor: 4 mm²
- Diámetro exterior : 4,8 mm
- Intensidad admisible bajo tubo: 23 A
Nexans H07V-K Easybox 1x4 Negro 100m
Nexans ref. 10286804
- Embalaje: Pálet (12000m)
- Color de cubierta: Negro
- Con conductor amarillo/verde: No
- Peso aproximado: 45 kg/km
- Sección del conductor: 4 mm²
- Diámetro exterior : 4,8 mm
- Intensidad admisible bajo tubo: 23 A
Nexans H07V-K Easybox 1x6 Azul 100m
Nexans ref. 10286808
- Embalaje: Pálet (7200m)
- Color de cubierta: Azul
- Con conductor amarillo/verde: No
- Peso aproximado: 65 kg/km
- Sección del conductor: 6 mm²
- Diámetro exterior : 6,3 mm
- Intensidad admisible bajo tubo: 29 A
Nexans H07V-K Easybox 1x6 Gris 100m
Nexans ref. 10286810
- Embalaje: Pálet (7200m)
- Color de cubierta: Gris
- Con conductor amarillo/verde: No
- Peso aproximado: 65 kg/km
- Sección del conductor: 6 mm²
- Diámetro exterior : 6,3 mm
- Intensidad admisible bajo tubo: 29 A
Nexans H07V-K Easybox 1x6 Marron 100m
Nexans ref. 10286809
- Embalaje: Pálet (7200m)
- Color de cubierta: Marrón
- Con conductor amarillo/verde: No
- Peso aproximado: 65 kg/km
- Sección del conductor: 6 mm²
- Diámetro exterior : 6,3 mm
- Intensidad admisible bajo tubo: 29 A
Nexans H07V-K Easybox 1x6 Negro 100m
Nexans ref. 10286807
- Embalaje: Pálet (7200m)
- Color de cubierta: Negro
- Con conductor amarillo/verde: No
- Peso aproximado: 65 kg/km
- Sección del conductor: 6 mm²
- Diámetro exterior : 6,3 mm
- Intensidad admisible bajo tubo: 29 A
Descripción
Descripción
Estándares
-
InternacionalEN 50525-2-31
-
NacionalUNE 21022; UNE 21031-3

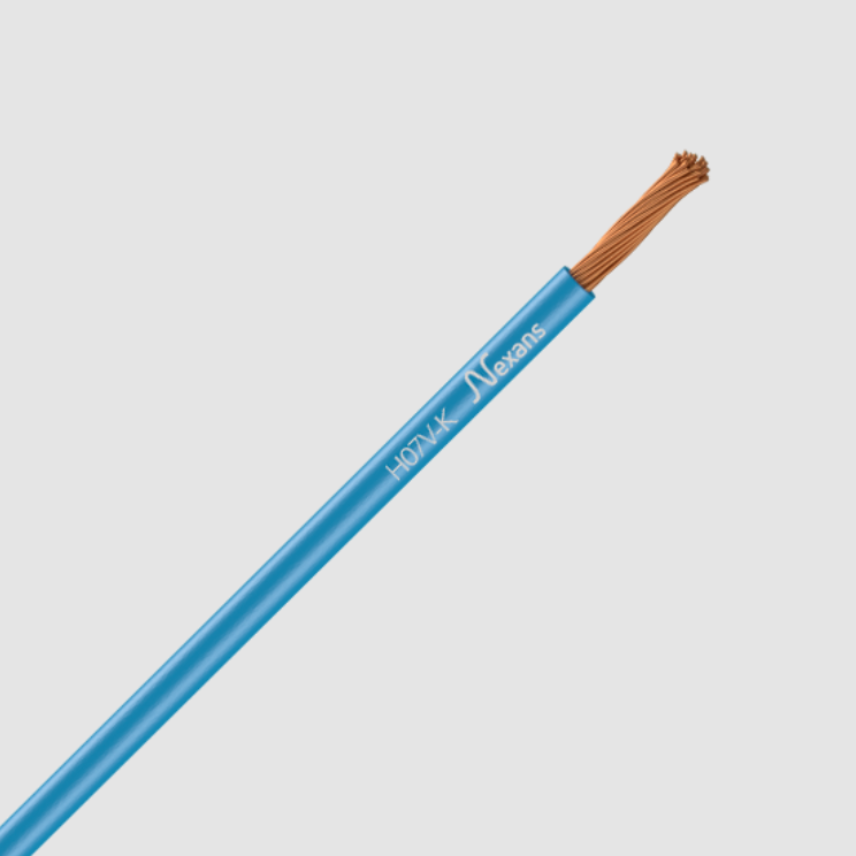

El cable Nexans H07V-K, es un cable unipolar de cobre flexible (clase 5) con aislante para instalaciones fijas o en sistemas cerrados análogos. También es adecuado para instalaciones eléctricas domésticas protegidas, iluminación y aparamenta de mando y control.
El cable Nexans H07V-K se utiliza habitualmente para alimentar equipos eléctricos como calefactores, sistemas de iluminación, armarios de distribución de energía, equipos de generación y transformación de energía, instalaciones de aire acondicionado, etc. Cumple las normas internacionales HD 21.3, EN 50525-2-31 y IEC 60227-2, lo que garantiza su seguridad y fiabilidad en instalaciones eléctricas que cumplan dichas normas. También cumple con la norma CPR y es CPR Eca en cuanto reacción al fuego.
Nexans H07V-K Easybox: Nueva solución en cartón del cable H07V-K para las secciones 1.5, 2.5, 4 y 6 mm².
En su nuevo formato y nombre, con mas ventajas que un rollo de plástico, Nexans H07V-K Easybox evoluciona su forma de embalaje de rollos de 100 y 200 metros.
Nexans presenta su nuevo formato para los cables residenciales Nexans H0V-K Easybox. Una solución para ahorrar tiempo y espacio hasta en las instalaciones mas simples. Su nueva caja presenta múltiples ventajas frente a el embalaje tradicional, el rollo de plástico:
- Una caja de cartón reciclable resistente que mantiene la forma del cable aún después de abierto, reduciendo considerablemente el uso de plástico en su embalaje.
- Un sistema de códigos de color para identificar la sección del cable y su longitud en un solo vistazo
- Optimiza espacio gracias a su forma plana que permite almacenar los cables de forma uniforme y segura
- Las cajas son fácilmente apilables
- La guía de cable en el centro de la caja permite tirar del cable fácilmente y sin ningún esfuerzo
- Puedes tirar de varios cables al mismo tiempo para ahorrar tiempo en tus instalaciones
- Una ventanilla te permitirá ver la longitud restante de cable para así controlar mejor tus instalaciones
- Cada caja cuenta con una ranura a un lado de la tapa superior para bloquear el cable y así no perderlo de vista para tu próxima instalación
Un código QR te llevara nuestra página web donde podrás encontrar toda la información necesaria del producto y más!!
Nexans H07V-K Easybox: Nueva solución en cartón del cable H07V-K para las secciones 1.5, 2.5, 4 y 6 mm².
En su nuevo formato y nombre, con mas ventajas que un rollo de plástico, Nexans H07V-K Easybox evoluciona su forma de embalaje de rollos de 100 y 200 metros.
Nexans presenta su nuevo formato para los cables residenciales Nexans H0V-K Easybox. Una solución para ahorrar tiempo y espacio hasta en las instalaciones mas simples. Su nueva caja presenta múltiples ventajas frente a el embalaje tradicional, el rollo de plástico:
- Una caja de cartón reciclable resistente que mantiene la forma del cable aún después de abierto, reduciendo considerablemente el uso de plástico en su embalaje.
- Un sistema de códigos de color para identificar la sección del cable y su longitud en un solo vistazo
- Optimiza espacio gracias a su forma plana que permite almacenar los cables de forma uniforme y segura
- Las cajas son fácilmente apilables
- La guía de cable en el centro de la caja permite tirar del cable fácilmente y sin ningún esfuerzo
- Puedes tirar de varios cables al mismo tiempo para ahorrar tiempo en tus instalaciones
- Una ventanilla te permitirá ver la longitud restante de cable para así controlar mejor tus instalaciones
- Cada caja cuenta con una ranura a un lado de la tapa superior para bloquear el cable y así no perderlo de vista para tu próxima instalación
Un código QR te llevara nuestra página web donde podrás encontrar toda la información necesaria del producto y más!!
Nexans EasyCalc

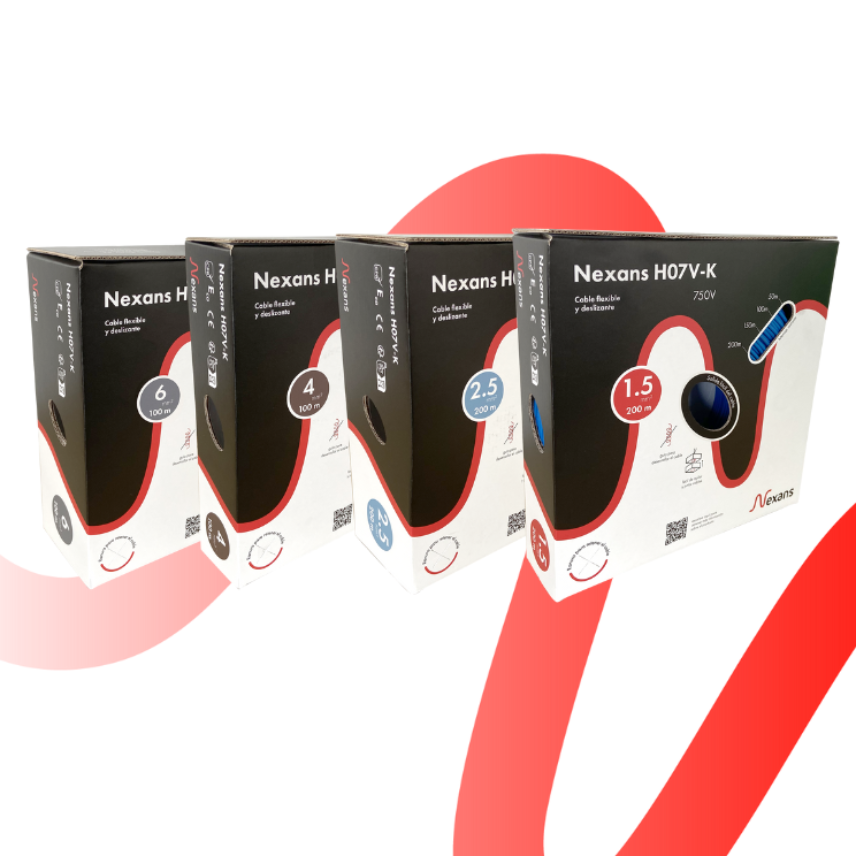

Nueva solución en cartón, Nexans H07V-K Easybox
Código de color para la nueva solución Nexans H07V-K Easybox

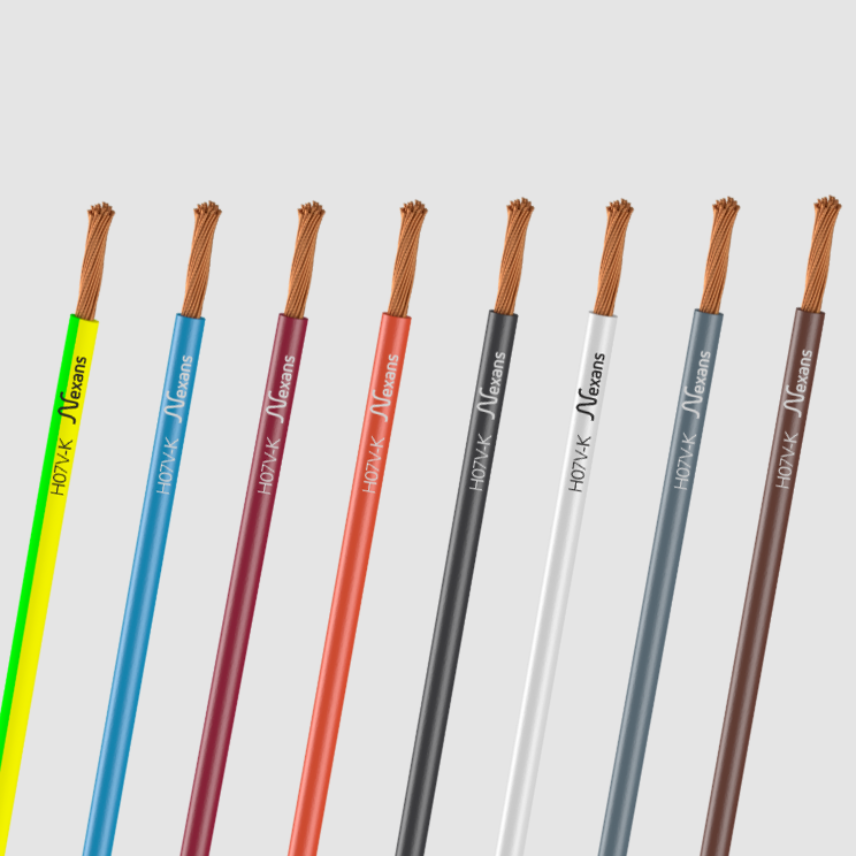

Colores de cables disponibles
-
-
Características
Características
Características de construcción
Características de construcción
Aislamiento
PVC
Flexibilidad del conductor
Flexible, Clase 5
Libre de plomo
Sí
Material del conductor
Cobre desnudo
Con neutro de sección reducida
No
Forma del conductor
Circular
Características dimensionales
Características dimensionales
Número de conductores
1
Neutral conductor section (when smaller)
- mm²
Características eléctricas
Características eléctricas
Tensión nominal de servicio Uo/U
450/750 V
Intensidad admisible al aire libre
- A
Resistencia máxima del conductor en CC a 20º C
- Ohm/km
Características mecánicas
Características mecánicas
Flexibilidad del cable
Flexible
Resistencia mecánica a impactos
Baja
Características de uso
Características de uso
Embalaje
Pallet
Estanqueidad
Accidental
No propagación de la llama
UNE-EN 50265-2-1
Resistencia a aceites
Sí
Resistencia a la intemperie
Buena
Resistencia química
Accidental
Temperatura máxima del conductor
70 °C
Temperatura máxima del conductor en corto-circuito
160 °C
Recursos
Recursos
Documentación
Licencia de uso de marcaje HAR
pdf — 37.6 kB
licence H07V-K
pdf — 64.2 kB
PEP H07V-K
pdf — 5.0 MB
DoP H07V-K ESP
pdf — 285.4 kB
Brochure Nexans H07V-K
pdf — 2.1 MB
CMC H07V-K
pdf — 758.2 kB
Current capacity table PVC insulation single core three phase
| Sección del conductor | A1 - Insulated conductors in conduit in a thermally insulated wall | B1 - Insulated conductors in conduit on a wooden wall | C - Single-core or multi-core cable on a wooden wall | D1 - Single-core or Multi-core cable in ducts in the ground | D2 - Single-core or Multi-core cables designed to be buried directly in the ground | F - Single-core flat cables, touching in free air | Ft - Single-core trefoil cables, touching in free air | G - Single-core horizontal spaced | Gv - Single-core flat vertical spaced | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 1.5 | 13.5 | 0.0 | 15.5 | 0.0 | 17.5 | 0.0 | 18.0 | 0.0 | 19.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 2.5 | 18.0 | 14.0 | 21.0 | 16.5 | 24.0 | 18.5 | 24.0 | 18.5 | 24.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 4.0 | 24.0 | 18.5 | 28.0 | 22.0 | 32.0 | 25.0 | 30.0 | 24.0 | 33.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 6.0 | 31.0 | 24.0 | 36.0 | 28.0 | 41.0 | 32.0 | 38.0 | 30.0 | 41.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 10.0 | 42.0 | 32.0 | 50.0 | 39.0 | 57.0 | 44.0 | 50.0 | 39.0 | 54.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 16.0 | 56.0 | 43.0 | 68.0 | 53.0 | 76.0 | 59.0 | 64.0 | 50.0 | 70.0 | 53.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 25.0 | 73.0 | 57.0 | 89.0 | 70.0 | 96.0 | 73.0 | 82.0 | 64.0 | 92.0 | 69.0 | 114.0 | 87.0 | 110.0 | 146.0 | 84.0 | 112.0 | 130.0 | 99.0 |
| 35.0 | 89.0 | 70.0 | 110.0 | 86.0 | 119.0 | 90.0 | 98.0 | 77.0 | 110.0 | 83.0 | 143.0 | 109.0 | 137.0 | 181.0 | 105.0 | 139.0 | 162.0 | 124.0 |
| 50.0 | 106.0 | 84.0 | 134.0 | 104.0 | 144.0 | 110.0 | 116.0 | 91.0 | 130.0 | 99.0 | 174.0 | 133.0 | 167.0 | 219.0 | 128.0 | 169.0 | 197.0 | 152.0 |
| 70.0 | 138.0 | 107.0 | 171.0 | 133.0 | 184.0 | 140.0 | 143.0 | 112.0 | 162.0 | 122.0 | 225.0 | 173.0 | 216.0 | 281.0 | 166.0 | 217.0 | 254.0 | 196.0 |
| 95.0 | 164.0 | 129.0 | 207.0 | 161.0 | 223.0 | 170.0 | 169.0 | 132.0 | 193.0 | 148.0 | 275.0 | 212.0 | 264.0 | 341.0 | 203.0 | 265.0 | 311.0 | 241.0 |
| 120.0 | 188.0 | 149.0 | 239.0 | 186.0 | 259.0 | 197.0 | 192.0 | 150.0 | 220.0 | 169.0 | 321.0 | 247.0 | 308.0 | 396.0 | 237.0 | 308.0 | 362.0 | 282.0 |
| 150.0 | 216.0 | 170.0 | 262.0 | 204.0 | 299.0 | 227.0 | 217.0 | 169.0 | 246.0 | 189.0 | 372.0 | 287.0 | 356.0 | 456.0 | 274.0 | 356.0 | 419.0 | 327.0 |
| 185.0 | 245.0 | 194.0 | 296.0 | 230.0 | 341.0 | 259.0 | 243.0 | 190.0 | 278.0 | 214.0 | 427.0 | 330.0 | 409.0 | 521.0 | 315.0 | 407.0 | 480.0 | 376.0 |
| 240.0 | 286.0 | 227.0 | 346.0 | 269.0 | 403.0 | 305.0 | 280.0 | 218.0 | 320.0 | 250.0 | 507.0 | 392.0 | 485.0 | 615.0 | 375.0 | 482.0 | 569.0 | 447.0 |
| 300.0 | 328.0 | 261.0 | 394.0 | 306.0 | 464.0 | 351.0 | 316.0 | 247.0 | 359.0 | 282.0 | 587.0 | 455.0 | 561.0 | 709.0 | 434.0 | 557.0 | 659.0 | 519.0 |
Current capacity table PVC insulation single core single phase
| Sección del conductor | A1 - Insulated conductors in conduit in a thermally insulated wall | B1 - Insulated conductors in conduit on a wooden wall | C - Single-core or multi-core cable on a wooden wall | D1 - Single-core or Multi-core cable in ducts in the ground | D2 - Single-core or Multi-core cables designed to be buried directly in the ground | F - Single-core flat cables, touching in free air | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 1.5 | 14.5 | 0.0 | 17.5 | 0.0 | 19.5 | 0.0 | 22.0 | 0.0 | 22.0 | 0.0 | 0.0 | 0.0 |
| 2.5 | 19.5 | 15.0 | 24.0 | 18.5 | 27.0 | 21.0 | 29.0 | 22.0 | 28.0 | 0.0 | 0.0 | 0.0 |
| 4.0 | 26.0 | 20.0 | 32.0 | 25.0 | 36.0 | 28.0 | 37.0 | 29.0 | 38.0 | 0.0 | 0.0 | 0.0 |
| 6.0 | 34.0 | 26.0 | 41.0 | 32.0 | 46.0 | 36.0 | 46.0 | 36.0 | 48.0 | 0.0 | 0.0 | 0.0 |
| 10.0 | 46.0 | 36.0 | 57.0 | 44.0 | 63.0 | 49.0 | 60.0 | 47.0 | 64.0 | 0.0 | 0.0 | 0.0 |
| 16.0 | 61.0 | 48.0 | 76.0 | 60.0 | 85.0 | 66.0 | 78.0 | 61.0 | 83.0 | 63.0 | 0.0 | 0.0 |
| 25.0 | 80.0 | 63.0 | 101.0 | 79.0 | 112.0 | 83.0 | 99.0 | 77.0 | 110.0 | 82.0 | 131.0 | 98.0 |
| 35.0 | 99.0 | 77.0 | 125.0 | 97.0 | 138.0 | 103.0 | 119.0 | 93.0 | 132.0 | 98.0 | 162.0 | 122.0 |
| 50.0 | 119.0 | 93.0 | 151.0 | 118.0 | 168.0 | 125.0 | 140.0 | 109.0 | 156.0 | 117.0 | 196.0 | 149.0 |
| 70.0 | 151.0 | 118.0 | 192.0 | 150.0 | 213.0 | 160.0 | 173.0 | 135.0 | 192.0 | 145.0 | 251.0 | 192.0 |
| 95.0 | 182.0 | 142.0 | 232.0 | 181.0 | 258.0 | 195.0 | 204.0 | 159.0 | 230.0 | 173.0 | 304.0 | 235.0 |
| 120.0 | 210.0 | 164.0 | 269.0 | 210.0 | 299.0 | 226.0 | 231.0 | 180.0 | 261.0 | 200.0 | 352.0 | 273.0 |
| 150.0 | 240.0 | 189.0 | 300.0 | 234.0 | 344.0 | 261.0 | 261.0 | 204.0 | 293.0 | 224.0 | 406.0 | 316.0 |
| 185.0 | 273.0 | 215.0 | 341.0 | 266.0 | 392.0 | 298.0 | 292.0 | 228.0 | 331.0 | 255.0 | 463.0 | 363.0 |
| 240.0 | 321.0 | 252.0 | 400.0 | 312.0 | 461.0 | 352.0 | 336.0 | 262.0 | 382.0 | 298.0 | 546.0 | 430.0 |
| 300.0 | 367.0 | 289.0 | 458.0 | 358.0 | 530.0 | 406.0 | 379.0 | 296.0 | 427.0 | 336.0 | 629.0 | 497.0 |
Related products
Nuestros sitios web
Selecciona tu país para conocer nuestros productos y soluciones
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
