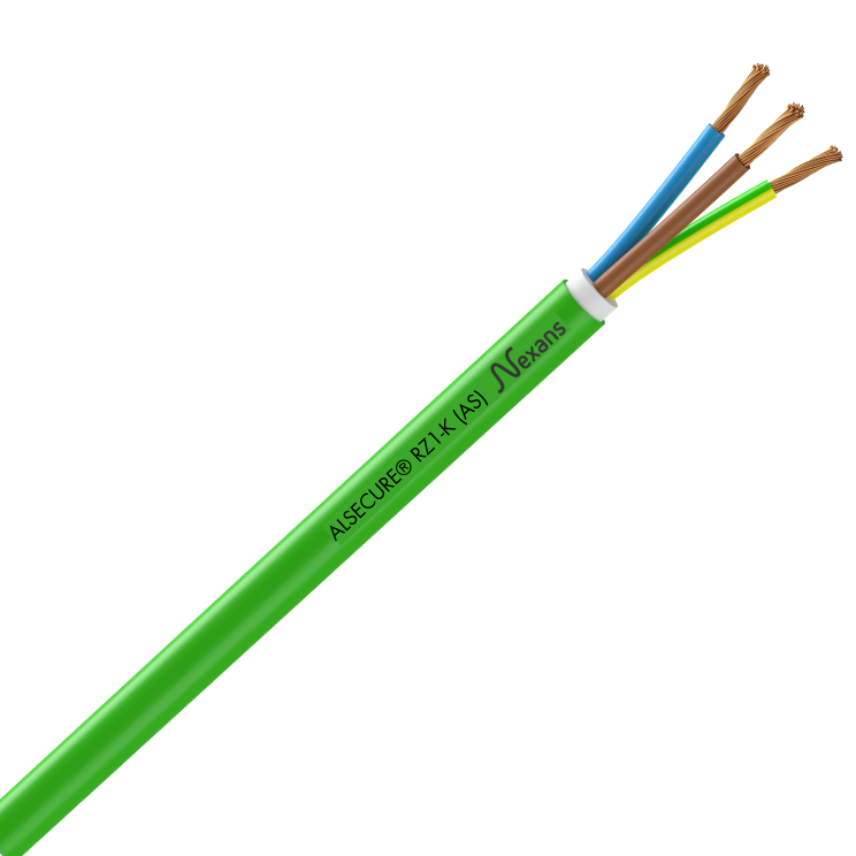

ALSECURE®RZ1-K (AS) MOBIWAY 3G2,5

Descripción

Descripción

Estándares

  • Internacional
    EN 50265-2-1; EN 50267-2-2; EN 50268; IEC 60332-1; IEC 60332-3 Cat.C; IEC 60502; IEC 60754-1; IEC 60754-2; IEC 61034
  • Nacional
    UNE 21123

El cable RZ1-K(AS), es un cable flexible (clase 5) para el transporte y distribución de energía eléctrica en instalaciones fijas.

Libre de halógenos, no propagador del incendio y con baja emisión de humos, el RZ1-K es adecuado para instalaciones en locales de pública concurrencia o áreas donde la seguridad frente al fuego se refiere. El cable se instala al aire, enterrado, entubado, en locales secos y húmedos.

Gracias al diseño de sus materiales, tiene buena resistencia a impactos y puede resistir a chorros de agua (AD5).

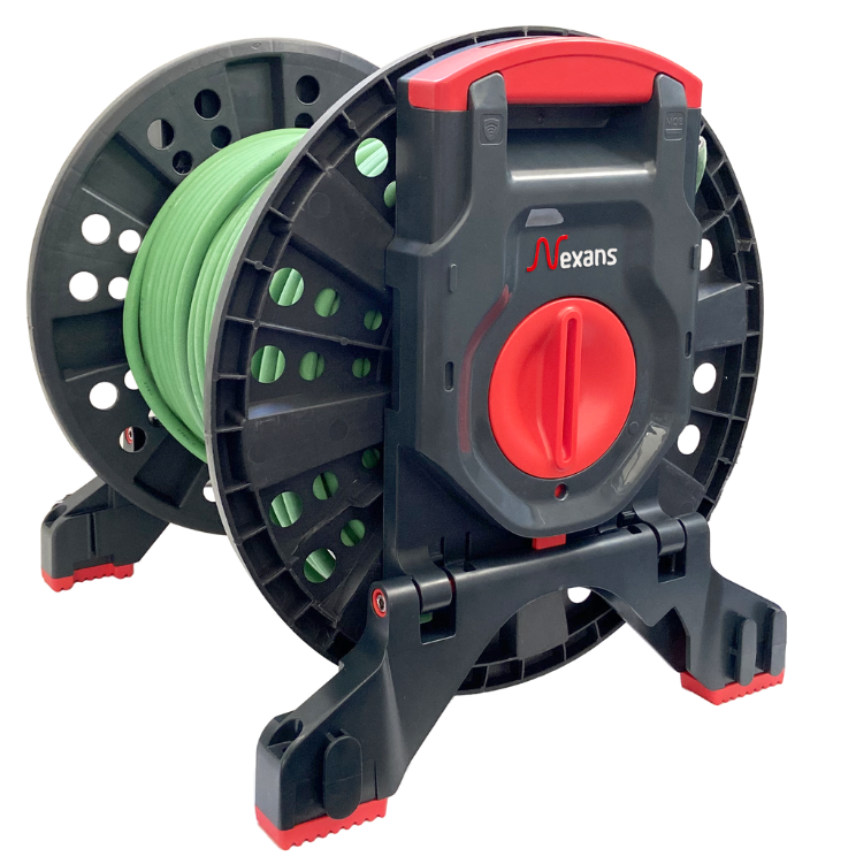

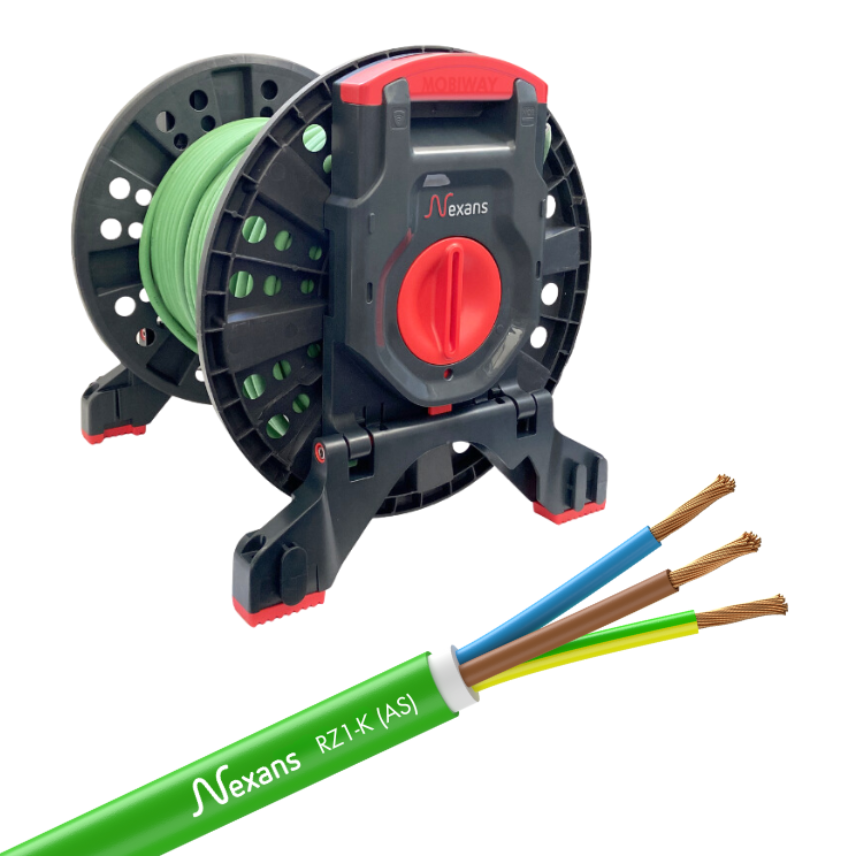

Comercializado baja la marca ALSECURE® y es compatible con el sistema MOBIWAY™.

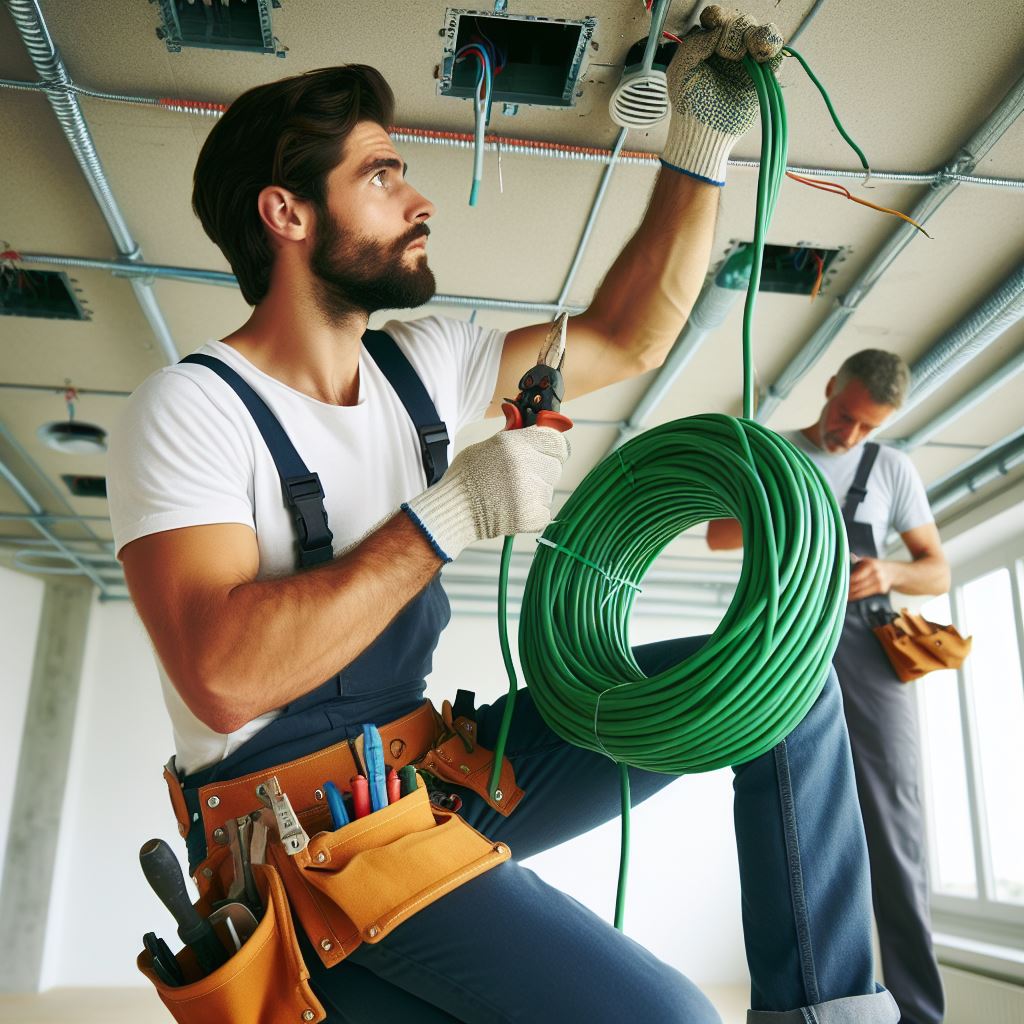

Foto ambiente

Características

Características

Características de construcción

Características de construcción

Color de cubierta
Verde
Material del conductor
Cobre electrolítico
Cubierta exterior
Poliolefina
Aislamiento
Extruded XLPE compound
Con conductor amarillo/verde
Con neutro de sección reducida
No
Flexibilidad del conductor
Flexible, Clase 5
Forma del conductor
Circular
Libre de halógenos
IEC 60754-1
Libre de plomo

Características dimensionales

Características dimensionales

Número de conductores
3
Sección del conductor
2,5 mm²
Diámetro exterior
14,6 mm
Neutral conductor section (when smaller)
- mm²
Peso aproximado
210 kg/km

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U
0,6/1 KV
Intensidad admisible al aire libre
32 A
Intensidad admisible bajo tubo
26 A
Resistencia máxima del conductor en CC a 20º C
- Ohm/km

Características de uso

Características de uso

Temperatura máxima del conductor
90 °C
No propagador del incendio
IEC 60332-3-24
No propagación de la llama
-
Corrosividad de los gases
IEC 60754-2
Densidad de los humos
IEC 61034

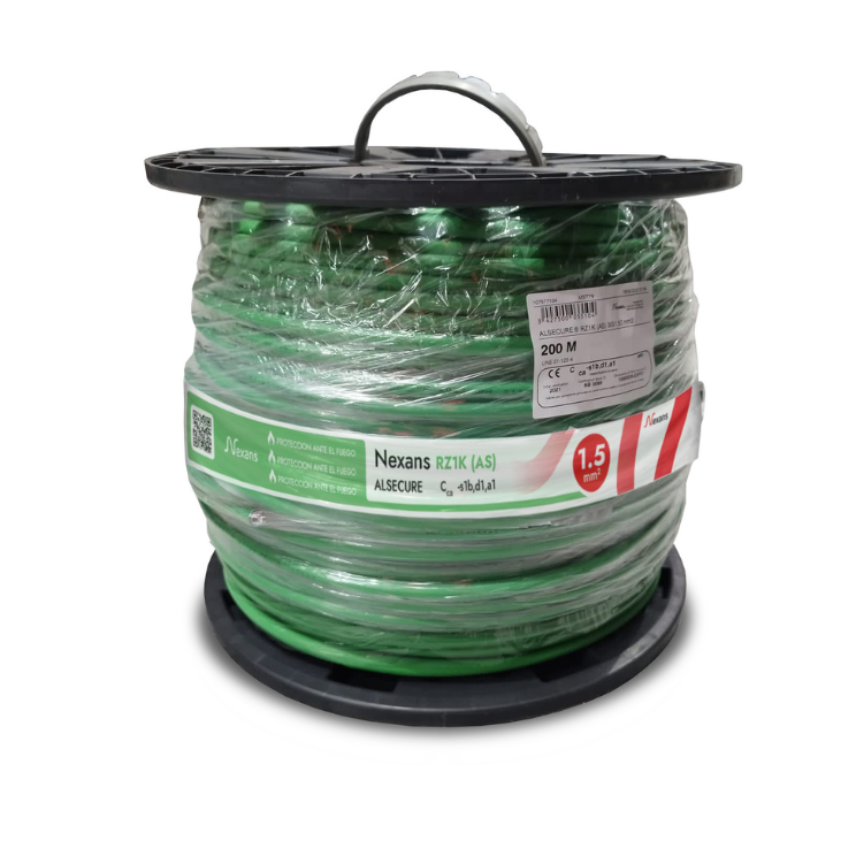

Embalaje
-
Resistencia a la intemperie
Buena

Recursos

Recursos

Current capacity table XLPE insulation multicore three phase

Sección del conductor A2 - Multi-core cable in conduit in a thermally insulated wall B2 - Multi-core cable in conduit on a wooden wall C - Single-core or multi-core cable on a wooden wall D1 - Single-core or Multi-core cable in ducts in the ground D2 - Single-core or Multi-core cables designed to be buried directly in the ground E - Multi-core cable in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
2.5 22.0 19.5 26.0 23.0 30.0 26.0 33.0 26.0 30.0 0.0 36.0 28.0

Current capacity table XLPE insulation single core three phase

Sección del conductor A1 - Insulated conductors in conduit in a thermally insulated wall B1 - Insulated conductors in conduit on a wooden wall C - Single-core or multi-core cable on a wooden wall D1 - Single-core or Multi-core cable in ducts in the ground D2 - Single-core or Multi-core cables designed to be buried directly in the ground F - Single-core flat cables, touching in free air Ft - Single-core trefoil cables, touching in free air G - Single-core horizontal spaced Gv - Single-core flat vertical spaced
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
2.5 23.0 19.0 28.0 22.0 30.0 24.0 28.0 22.0 30.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0

Current capacity table XLPE insulation single core single phase

Sección del conductor A1 - Insulated conductors in conduit in a thermally insulated wall B1 - Insulated conductors in conduit on a wooden wall C - Single-core or multi-core cable on a wooden wall D1 - Single-core or Multi-core cable in ducts in the ground D2 - Single-core or Multi-core cables designed to be buried directly in the ground F - Single-core flat cables, touching in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
2.5 26.0 20.0 31.0 25.0 33.0 26.0 33.0 26.0 35.0 0.0 0.0 0.0

Current capacity table XLPE insulation multicore single phase

Sección del conductor A2 - Multi-core cable in conduit in a thermally insulated wall B2 - Multi-core cable in conduit on a wooden wall C - Single-core or multi-core cable on a wooden wall D1 - Single-core or Multi-core cable in ducts in the ground D2 - Single-core or Multi-core cables designed to be buried directly in the ground E - Multi-core cable in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
2.5 25.0 19.5 30.0 23.0 33.0 26.0 33.0 26.0 35.0 0.0 36.0 28.0

Declaración de desempeño

  • Declaration of Performance n� : 1000335-ESPO
  • Certification Date : 16/9/21
  • AVCP (Assessment and Verification of Constancy of Performance) : System 1+
  • Notified body : NB 0099
  • Declared performance : Cca-s1b,d1,a1
