Nexans Cold Shrink Joint Easy Tech
Nexans Cold Shrink Joint Easy Tech
Cold shrink joints from 35 to 630 s.q. mm
Lee más12CSJ-S2-IEM-M70.240-45
Nexans ref. 2
- Embalaje: Unidad
- Conductor cross-section, range: 70 ... 240 mm²
- Diameter over insulation, range: 16 ... 40 mm
- Diámetro exterior máximo: 48,0 mm
- Length: 650 mm
- Tensión nominal de servicio Uo/U: 6 / 10 (12) kV
- Temperatura ambiente de instalación (rango): 0 ... 40 °C
12CSJ-S2-IEM-M95.240-45
Nexans ref. 3
- Embalaje: Unidad
- Conductor cross-section, range: 95 ... 240 mm²
- Diameter over insulation, range: 16 ... 40 mm
- Diámetro exterior máximo: 48,0 mm
- Length: 650 mm
- Tensión nominal de servicio Uo/U: 6 / 10 (12) kV
- Temperatura ambiente de instalación (rango): 0 ... 40 °C
12CSJ-S2-IEM-M95.300-45
Nexans ref. 4
- Embalaje: Unidad
- Conductor cross-section, range: 95 ... 300 mm²
- Diameter over insulation, range: 16 ... 40 mm
- Diámetro exterior máximo: 48,0 mm
- Length: 650 mm
- Tensión nominal de servicio Uo/U: 6 / 10 (12) kV
- Temperatura ambiente de instalación (rango): 0 ... 40 °C
12CSJ-S3-IEM-M185.400-45
Nexans ref. 5
- Embalaje: Unidad
- Conductor cross-section, range: 185 ... 400 mm²
- Diameter over insulation, range: 28 ... 50 mm
- Diámetro exterior máximo: 56,0 mm
- Length: 800 mm
- Tensión nominal de servicio Uo/U: 6 / 10 (12) kV
- Temperatura ambiente de instalación (rango): 0 ... 40 °C
12CSJ-S3-IEM-M400.630-45
Nexans ref. 6
- Embalaje: Unidad
- Conductor cross-section, range: 400 ... 630 mm²
- Diameter over insulation, range: 28 ... 50 mm
- Diámetro exterior máximo: 56,0 mm
- Length: 800 mm
- Tensión nominal de servicio Uo/U: 6 / 10 (12) kV
- Temperatura ambiente de instalación (rango): 0 ... 40 °C
24CSJ-S2-IEM-M35.95-45
Nexans ref. 305551
- Embalaje: Unidad
- Conductor cross-section, range: 35 ... 95 mm²
- Diameter over insulation, range: 16 ... 40 mm
- Diámetro exterior máximo: 48,0 mm
- Length: 650 mm
- Tensión nominal de servicio Uo/U: 12 / 20 (24) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
24CSJ-S2-IEM-M50.240-45
Nexans ref. 305552
- Embalaje: Unidad
- Conductor cross-section, range: 50 ... 240 mm²
- Diameter over insulation, range: 16 ... 40 mm
- Diámetro exterior máximo: 48,0 mm
- Length: 650 mm
- Tensión nominal de servicio Uo/U: 12 / 20 (24) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
24CSJ-S2-IEM-M70.240-45
Nexans ref. 305553
- Embalaje: Unidad
- Conductor cross-section, range: 70 ... 240 mm²
- Diameter over insulation, range: 16 ... 40 mm
- Diámetro exterior máximo: 48,0 mm
- Length: 650 mm
- Tensión nominal de servicio Uo/U: 12 / 20 (24) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
24CSJ-S2-IEM-M95.240-45
Nexans ref. 305554
- Embalaje: Unidad
- Conductor cross-section, range: 95 ... 240 mm²
- Diameter over insulation, range: 16 ... 40 mm
- Diámetro exterior máximo: 48,0 mm
- Length: 650 mm
- Tensión nominal de servicio Uo/U: 12 / 20 (24) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
24CSJ-S2-IEM-M95.300-45
Nexans ref. 305555
- Embalaje: Unidad
- Conductor cross-section, range: 95 ... 300 mm²
- Diameter over insulation, range: 16 ... 40 mm
- Diámetro exterior máximo: 48,0 mm
- Length: 650 mm
- Tensión nominal de servicio Uo/U: 12 / 20 (24) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
24CSJ-S3-IEM-M185.400-45
Nexans ref. 305556
- Embalaje: Unidad
- Conductor cross-section, range: 185 ... 400 mm²
- Diameter over insulation, range: 28 ... 50 mm
- Diámetro exterior máximo: 56,0 mm
- Length: 800 mm
- Tensión nominal de servicio Uo/U: 12 / 20 (24) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
24CSJ-S3-IEM-M400.630-45
Nexans ref. 305557
- Embalaje: Unidad
- Conductor cross-section, range: 400 ... 630 mm²
- Diameter over insulation, range: 28 ... 50 mm
- Diámetro exterior máximo: 56,0 mm
- Length: 800 mm
- Tensión nominal de servicio Uo/U: 12 / 20 (24) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
36CSJ-S2-IEM-M35.95--45
Nexans ref. 305558
- Embalaje: Unidad
- Conductor cross-section, range: 35 ... 95 mm²
- Diameter over insulation, range: 16 ... 40 mm
- Diámetro exterior máximo: 48,0 mm
- Length: 801 mm
- Tensión nominal de servicio Uo/U: 18 / 30 (36) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
36CSJ-S2-IEM-M50.240-45
Nexans ref. 305559
- Embalaje: Unidad
- Conductor cross-section, range: 50 ... 240 mm²
- Diameter over insulation, range: 16 ... 40 mm
- Diámetro exterior máximo: 48,0 mm
- Length: 802 mm
- Tensión nominal de servicio Uo/U: 18 / 30 (36) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
36CSJ-S2-IEM-M70.240-45
Nexans ref. 305560
- Embalaje: Unidad
- Conductor cross-section, range: 70 ... 240 mm²
- Diameter over insulation, range: 16 ... 40 mm
- Diámetro exterior máximo: 48,0 mm
- Length: 803 mm
- Tensión nominal de servicio Uo/U: 18 / 30 (36) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
36CSJ-S2-IEM-M95.240-45
Nexans ref. 305561
- Embalaje: Unidad
- Conductor cross-section, range: 95 ... 240 mm²
- Diameter over insulation, range: 16 ... 40 mm
- Diámetro exterior máximo: 48,0 mm
- Length: 804 mm
- Tensión nominal de servicio Uo/U: 18 / 30 (36) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
36CSJ-S2-IEM-M95.300-45
Nexans ref. 305562
- Embalaje: Unidad
- Conductor cross-section, range: 95 ... 300 mm²
- Diameter over insulation, range: 16 ... 40 mm
- Diámetro exterior máximo: 48,0 mm
- Length: 805 mm
- Tensión nominal de servicio Uo/U: 18 / 30 (36) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
36CSJ-S3-IEM-M185.400-45
Nexans ref. 305563
- Embalaje: Unidad
- Conductor cross-section, range: 185 ... 400 mm²
- Diameter over insulation, range: 28 ... 50 mm
- Diámetro exterior máximo: 56,0 mm
- Length: 806 mm
- Tensión nominal de servicio Uo/U: 18 / 30 (36) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
36CSJ-S3-IEM-M400.630-45
Nexans ref. 305564
- Embalaje: Unidad
- Conductor cross-section, range: 400 ... 630 mm²
- Diameter over insulation, range: 28 ... 50 mm
- Diámetro exterior máximo: 56,0 mm
- Length: 807 mm
- Tensión nominal de servicio Uo/U: 18 / 30 (36) kV
- Temperatura ambiente de instalación (rango): 5 ... 40 °C
Descripción
Descripción
Estándares
-
EnsayoHD 629.1 S3
Application
The cold shrink EASY TECH single core straight JOINT family is designed for the connection of cables with nominal voltage 36 kV (Um), with a copper wire screen or extruded conductive screen, upon version.
With regards to the mechanical conductor connector, jointing of cables with different conductor sizes or conductor materials becomes fast and easy. The connection of the conductor is provided by a GPH® mechanical multi-section contact included in the kit providing the capability to cover 35mm² to 630 mm² with range depending on the kit.
The junction is compatible with Copper Wire or Copper Tape type screens with a short-circuit level of 5.1kA 1s.
Refer to the following data sheet for the compatibility in term of voltage and contact section coverage of specific references.
Benefits
- Multi section coverage
- Compatible with aluminum and copper conductors
- Extruded EPDM body with fully integrated electrode and mastic
- Suited for compact installation, not requiring any specific tools for installation nor grease
Its innovative construction allows for intuitive installation, while guaranteeing unparalleled robustness reducing installation error risk and saving time for installation.
Screen types
Serveral screen types available :
- CW: copper wire
- CT: copper tape
- AT: aluminium tape
CSJ EASY options
The CSJ EASY is available with several options:
- CJ: conductive jacket
- WS: water sealing
- RS : roll spring
- Screen output
- Graphite cable

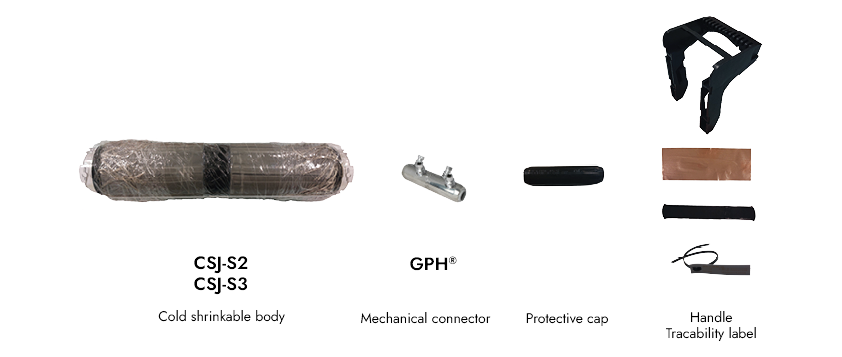

KIT CONTENTS
Installation

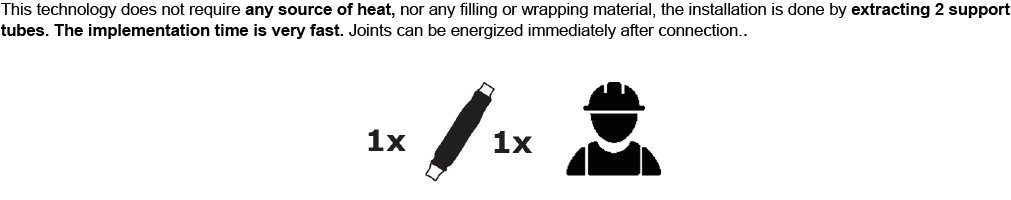

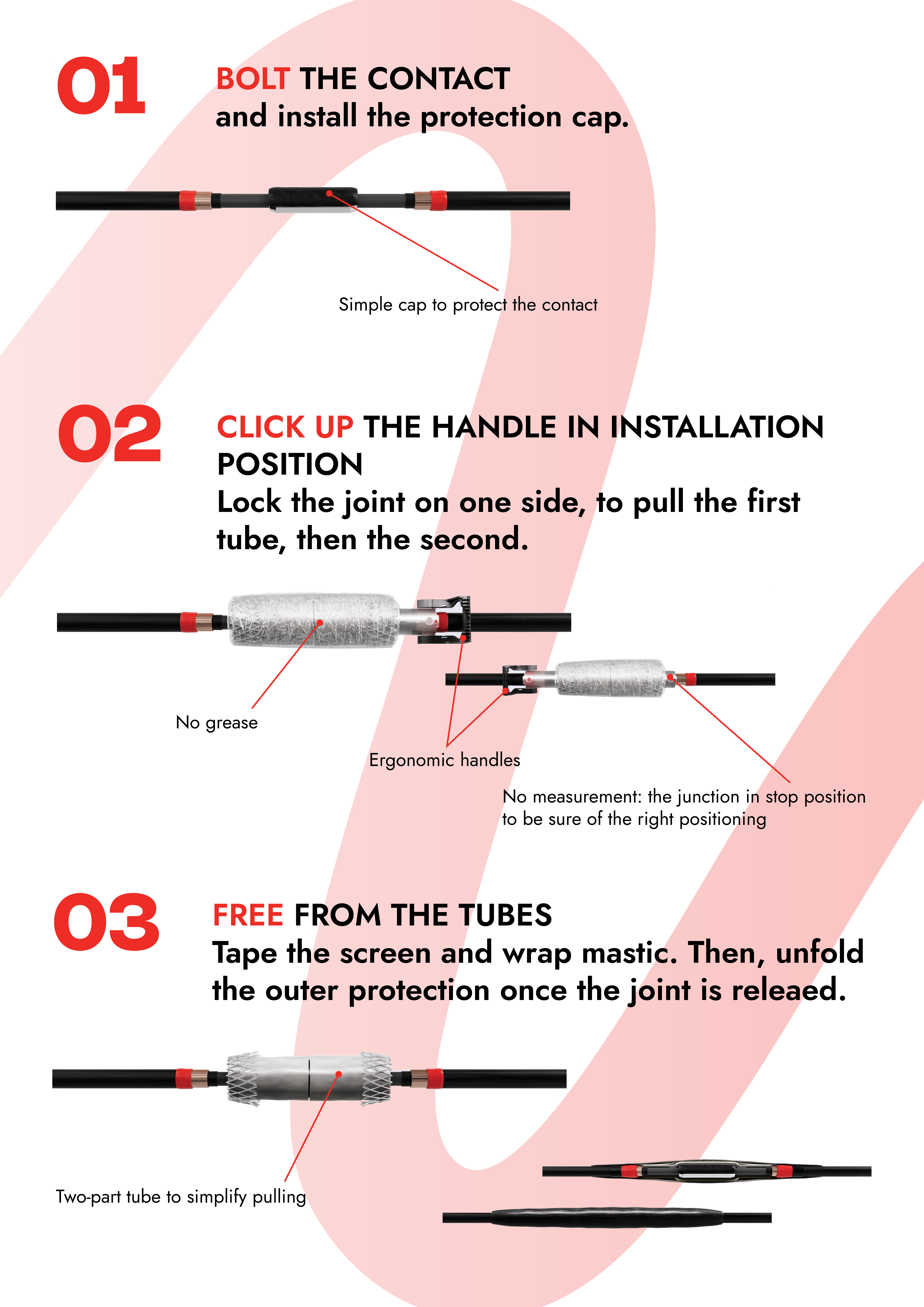

Simplified installation sequence
Características
Características
Características de construcción
Características de construcción
Características dimensionales
Características dimensionales
Características eléctricas
Características eléctricas
Recursos
Recursos
Selling & delivery Information
The range presented in this page is a broad picture of all the products. For more detailed information about product characteristics, please reach for your local customer service.
