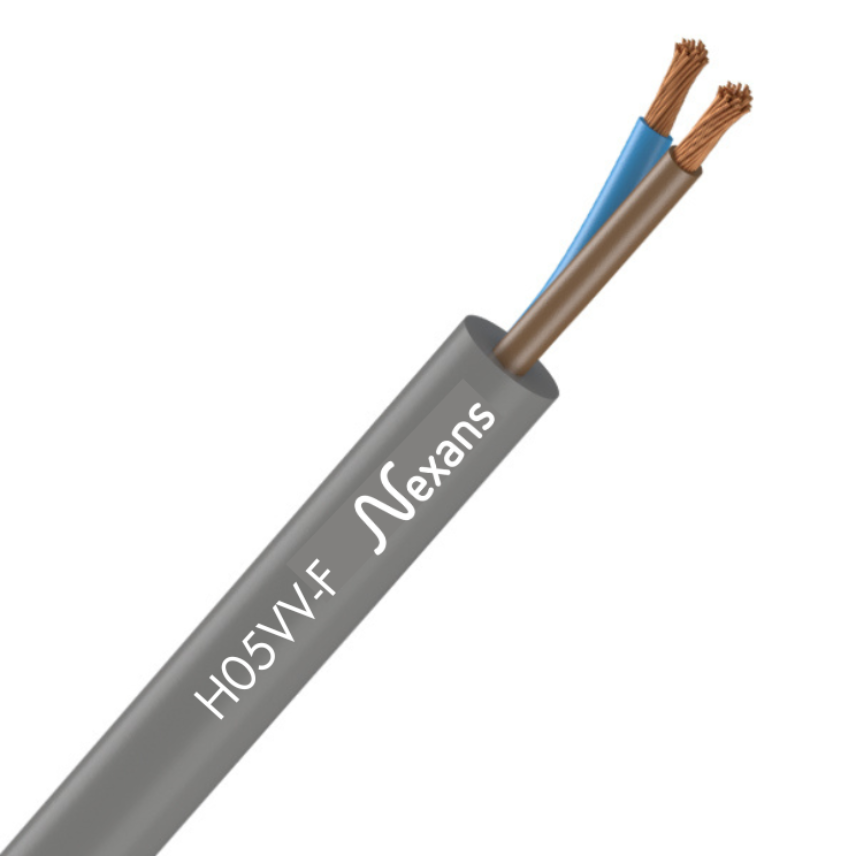

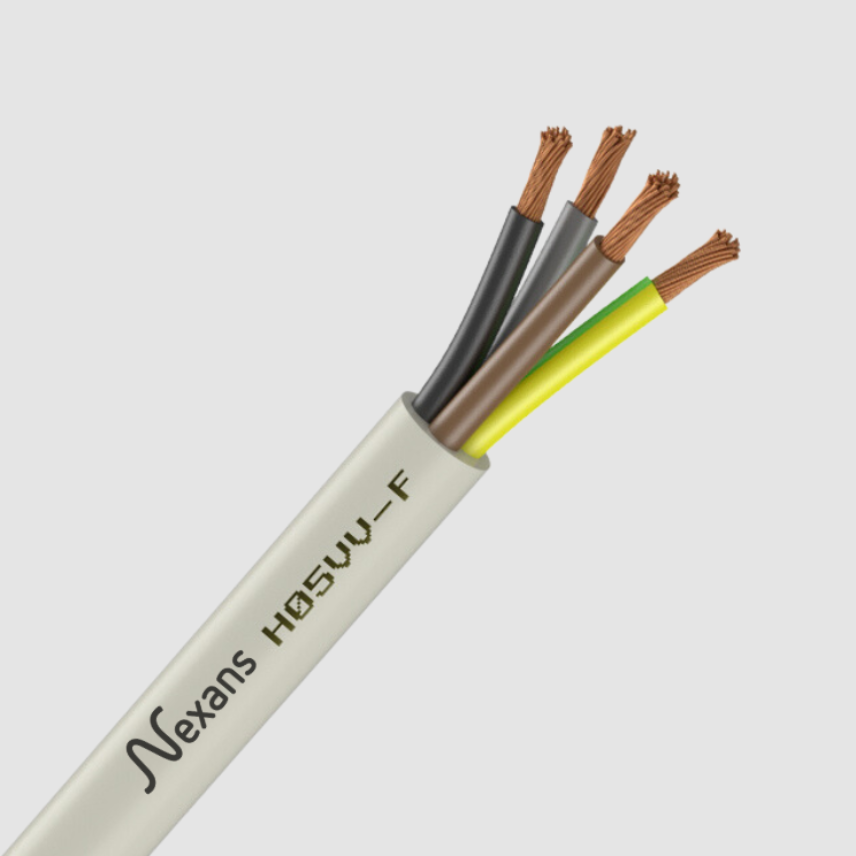

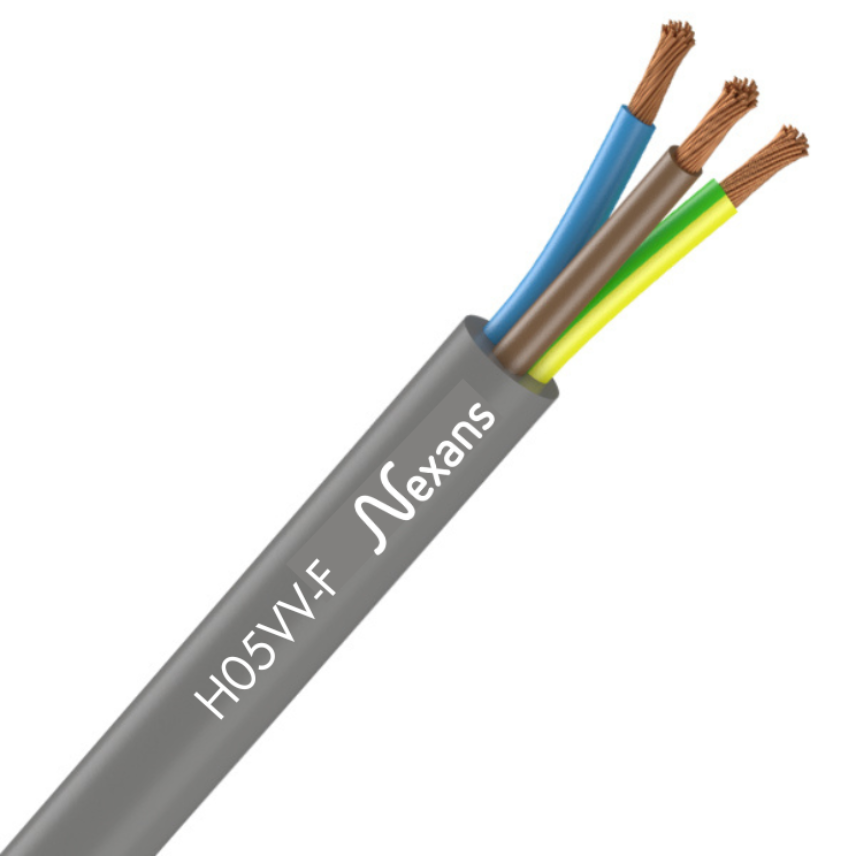

Nexans H05VV-F
Nexans H05VV-F
Cables flexibles de control para uso doméstico y pequeños electrodomésticos como aspiradoras, lavadoras, neveras y calefacción.
Lee másH05VV-F 2x1 BLANCO R100m
Nexans ref. 10043931 - País de referencia 01231419 - 102
- Embalaje: Rollo (100m)
- Con conductor amarillo/verde: No
- Color de cubierta: Blanco
- Sección del conductor: 1 mm²
- Número de conductores: 2
- Diámetro exterior máximo: 8,0 mm
- Peso aproximado: 60 kg/km
- Longitud: 100 m
- No propagación de la llama: C2, NF C 32-070
H05VV-F 2x1.5 BLANCO R100m
Nexans ref. 10043939 - País de referencia 01231429 - 102
- Embalaje: Rollo (100m)
- Con conductor amarillo/verde: No
- Color de cubierta: Blanco
- Sección del conductor: 1,5 mm²
- Número de conductores: 2
- Diámetro exterior máximo: 9,0 mm
- Peso aproximado: 77 kg/km
- Longitud: 100 m
- No propagación de la llama: C2, NF C 32-070
H05VV-F 3G1 BLANCO R100m
Nexans ref. 10043933 - País de referencia 01231519 - 102
- Embalaje: Rollo (100m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 1 mm²
- Número de conductores: 3
- Diámetro exterior máximo: 8,4 mm
- Peso aproximado: 73 kg/km
- Longitud: 100 m
- No propagación de la llama: C2, NF C 32-070
H05VV-F 3G1.5 BLANCO R100m
Nexans ref. 10043941 - País de referencia 01231529 - 102
- Embalaje: Rollo (100m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 1,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: 9,8 mm
- Peso aproximado: 96 kg/km
- Longitud: 100 m
- No propagación de la llama: C2, NF C 32-070
H05VV-F 3G2.5 BLANCO R100m
Nexans ref. 10043945 - País de referencia 01231539 - 102
- Embalaje: Rollo (100m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 2,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: 12,0 mm
- Peso aproximado: 146 kg/km
- Longitud: 100 m
- No propagación de la llama: C2, NF C 32-070
H05VV-F 4G1 BLANCO R100m
Nexans ref. 10043935 - País de referencia 01231619 - 102
- Embalaje: Rollo (100m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 1 mm²
- Número de conductores: 4
- Diámetro exterior máximo: 9,4 mm
- Peso aproximado: 91 kg/km
- Longitud: 100 m
- No propagación de la llama: C2, NF C 32-070
H05VV-F 4G1.5 BLANCO R100m
Nexans ref. 10043888 - País de referencia 01231539 - 102
- Embalaje: Rollo (100m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 1,5 mm²
- Número de conductores: 4
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 100 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VV-F 2x0.75 NEGRO C100m
Nexans ref. 10287646
- Embalaje: Rollo (100m)
- Con conductor amarillo/verde: No
- Color de cubierta: Negro
- Sección del conductor: 0,75 mm²
- Número de conductores: 2
- Diámetro exterior máximo: 7,2 mm
- Peso aproximado: 51 kg/km
- Longitud: 100 m
- No propagación de la llama: EN 60332-1-2
Nexans H05VV-F 2x1 NEGRO C100m
Nexans ref. 10287647
- Embalaje: Rollo (100m)
- Con conductor amarillo/verde: No
- Color de cubierta: Negro
- Sección del conductor: 1 mm²
- Número de conductores: 2
- Diámetro exterior máximo: 7,5 mm
- Peso aproximado: 58 kg/km
- Longitud: 100 m
- No propagación de la llama: EN 60332-1-2
Nexans H05VV-F 2x1,5 WHITE C50m
Nexans ref. 10268713
- Embalaje: Rollo (50m)
- Con conductor amarillo/verde: No
- Color de cubierta: Blanco
- Sección del conductor: 1,5 mm²
- Número de conductores: 2
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 50 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VV-F 3G0.75 NEGRO C100m
Nexans ref. 10287648
- Embalaje: Rollo (100m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Negro
- Sección del conductor: 0,75 mm²
- Número de conductores: 3
- Diámetro exterior máximo: 7,6 mm
- Peso aproximado: 30 kg/km
- Longitud: 100 m
- No propagación de la llama: EN 60332-1-2
Nexans H05VV-F 3G1 NEGRO C100m
Nexans ref. 10287649
- Embalaje: Rollo (100m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Negro
- Sección del conductor: 1 mm²
- Número de conductores: 3
- Diámetro exterior máximo: 8,0 mm
- Peso aproximado: 70 kg/km
- Longitud: 100 m
- No propagación de la llama: EN 60332-1-2
Nexans H05VV-F 3G1,5 BLACK C50m
Nexans ref. 10130716
- Embalaje: Rollo (50m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Negro
- Sección del conductor: 1,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 50 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VV-F 3G1.5 NEGRO B1000m
Nexans ref. 10287722
- Embalaje: Bobina (1000m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Negro
- Sección del conductor: 1,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: 9,4 mm
- Peso aproximado: 100 kg/km
- Longitud: 1000 m
- No propagación de la llama: EN 60332-1-2
Nexans H05VV-F 3G1.5 NEGRO C100m
Nexans ref. 10287652
- Embalaje: Rollo (100m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Negro
- Sección del conductor: 1,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: 9,4 mm
- Peso aproximado: 100 kg/km
- Longitud: 100 m
- No propagación de la llama: IEC 60332-1-2
Nexans H05VV-F 3G2.5 NEGRO B1000m
Nexans ref. 10287723
- Embalaje: Bobina (1000m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Negro
- Sección del conductor: 2,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: 11,4 mm
- Peso aproximado: 160 kg/km
- Longitud: 1000 m
- No propagación de la llama: EN 60332-1-2
Nexans H05VVF 2x1,5 WHITE C10m
Nexans ref. 10025896
- Embalaje: Rollo (10m)
- Con conductor amarillo/verde: No
- Color de cubierta: Blanco
- Sección del conductor: 1,5 mm²
- Número de conductores: 2
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 10 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VVF 2x1,5 WHITE C25m
Nexans ref. 10123488
- Embalaje: Rollo (25m)
- Con conductor amarillo/verde: No
- Color de cubierta: Blanco
- Sección del conductor: 1,5 mm²
- Número de conductores: 2
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 25 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VVF 2x1,5 WHITE C5m
Nexans ref. 10025956
- Embalaje: Rollo (5m)
- Con conductor amarillo/verde: No
- Color de cubierta: Blanco
- Sección del conductor: 1,5 mm²
- Número de conductores: 2
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 5 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VVF 3G1,5 BLACK C5m
Nexans ref. 10042728
- Embalaje: Rollo (5m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Negro
- Sección del conductor: 1,5 mm²
- Número de conductores: 2
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 5 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VVF 3G1,5 BLACK C10m
Nexans ref. 10042726
- Embalaje: Rollo (10m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 1,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 10 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VVF 3G1,5 WHITE C10m
Nexans ref. 10216091
- Embalaje: Rollo (10m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 1,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 10 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VVF 3G1,5 WHITE C25m
Nexans ref. 10123492
- Embalaje: Rollo (25m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 1,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 25 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VVF 3G1,5 WHITE C50m
Nexans ref. 10028871
- Embalaje: Rollo (50m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 1,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 50 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VVF 3G1,5 WHITE C5m
Nexans ref. 10025974
- Embalaje: Rollo (5m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 1,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 5 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VVF 3G2,5 WHITE C10m
Nexans ref. 10025937
- Embalaje: Rollo (10m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 2,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 10 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VVF 3G2,5 WHITE C25m
Nexans ref. 10123494
- Embalaje: Rollo (25m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 2,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 25 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VVF 3G2,5 WHITE C50m
Nexans ref. 10028873
- Embalaje: Rollo (50m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 2,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 50 m
- No propagación de la llama: C2, NF C 32-070
Nexans H05VVF 3G2,5 WHITE C5m
Nexans ref. 10025996
- Embalaje: Rollo (5m)
- Con conductor amarillo/verde: Sí
- Color de cubierta: Blanco
- Sección del conductor: 2,5 mm²
- Número de conductores: 3
- Diámetro exterior máximo: - mm
- Peso aproximado: - kg/km
- Longitud: 5 m
- No propagación de la llama: C2, NF C 32-070
Descripción
Descripción
Estándares
-
ProductoEN 50525-2-11; HD 21.5; IEC 60227-53; NF C32-201/5
APPLICATION
Uso
Los cables Nexans H05VV-F están diseñados para alimentar diversos aparatos electrodomésticos, móviles o semimóviles. Su uso para alimentar aparatos de calefacción y cocción solo es posible si los cables no están expuestos a radiaciones ni en contacto con partes calientes.
Instalación
Al aire libre.
Características
Características
Características de construcción
Características de construcción
Aislamiento
PVC
Con neutro de sección reducida
No
Cubierta exterior
PVC
Flexibilidad del conductor
Flexible, Clase 5
Forma del conductor
Circular
Libre de plomo
Sí
Material del conductor
Cobre desnudo
Características dimensionales
Características dimensionales
Neutral conductor section (when smaller)
- mm²
Características eléctricas
Características eléctricas
Tensión nominal de servicio Uo/U
300/500 V
Características mecánicas
Características mecánicas
Resistencia mecánica a impactos
Baja
Flexibilidad del cable
Flexible
Características de uso
Características de uso
Temperatura máxima del conductor
70 °C
Temperatura máxima del conductor en corto-circuito
150 °C
Temperatura ambiente de utilización (rango)
-5 ... 60 °C
Resistencia a la intemperie
AN1
Resistencia química
Accidental
Estanqueidad
Accidental
Recursos
Recursos
Documentación
Licence H05VV-F
pdf — 71.3 kB
Core identification
xls — 0 B
Current capacity table PVC insulation multicore single phase
| Sección del conductor | A2 - Multi-core cable in conduit in a thermally insulated wall | B2 - Multi-core cable in conduit on a wooden wall | C - Single-core or multi-core cable on a wooden wall | D1 - Single-core or Multi-core cable in ducts in the ground | D2 - Single-core or Multi-core cables designed to be buried directly in the ground | E - Multi-core cable in free air | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 1.5 | 14.0 | 0.0 | 16.5 | 0.0 | 19.5 | 0.0 | 22.0 | 0.0 | 22.0 | 0.0 | 22.0 | 0.0 |
| 2.5 | 18.5 | 14.5 | 23.0 | 17.5 | 27.0 | 21.0 | 27.0 | 22.0 | 28.0 | 0.0 | 30.0 | 23.0 |
| 4.0 | 25.0 | 19.5 | 30.0 | 24.0 | 36.0 | 28.0 | 37.0 | 29.0 | 38.0 | 0.0 | 40.0 | 31.0 |
| 6.0 | 32.0 | 25.0 | 38.0 | 30.0 | 46.0 | 36.0 | 46.0 | 36.0 | 48.0 | 0.0 | 51.0 | 39.0 |
| 10.0 | 43.0 | 33.0 | 52.0 | 41.0 | 63.0 | 49.0 | 60.0 | 47.0 | 64.0 | 0.0 | 70.0 | 54.0 |
| 16.0 | 57.0 | 44.0 | 69.0 | 54.0 | 85.0 | 66.0 | 78.0 | 61.0 | 83.0 | 63.0 | 94.0 | 73.0 |
| 25.0 | 75.0 | 58.0 | 90.0 | 71.0 | 112.0 | 83.0 | 99.0 | 77.0 | 110.0 | 82.0 | 119.0 | 89.0 |
| 35.0 | 92.0 | 71.0 | 111.0 | 86.0 | 138.0 | 103.0 | 119.0 | 93.0 | 132.0 | 98.0 | 148.0 | 111.0 |
| 50.0 | 110.0 | 86.0 | 133.0 | 104.0 | 168.0 | 125.0 | 140.0 | 109.0 | 156.0 | 117.0 | 180.0 | 135.0 |
| 70.0 | 139.0 | 108.0 | 168.0 | 131.0 | 213.0 | 160.0 | 173.0 | 135.0 | 192.0 | 145.0 | 232.0 | 173.0 |
| 95.0 | 167.0 | 130.0 | 201.0 | 157.0 | 258.0 | 195.0 | 204.0 | 159.0 | 230.0 | 173.0 | 282.0 | 210.0 |
| 120.0 | 192.0 | 150.0 | 232.0 | 181.0 | 299.0 | 226.0 | 231.0 | 180.0 | 261.0 | 200.0 | 328.0 | 244.0 |
| 150.0 | 219.0 | 172.0 | 258.0 | 201.0 | 344.0 | 261.0 | 261.0 | 204.0 | 293.0 | 224.0 | 379.0 | 282.0 |
| 185.0 | 248.0 | 195.0 | 294.0 | 230.0 | 392.0 | 298.0 | 292.0 | 228.0 | 331.0 | 255.0 | 434.0 | 322.0 |
| 240.0 | 291.0 | 229.0 | 344.0 | 269.0 | 461.0 | 352.0 | 336.0 | 262.0 | 382.0 | 298.0 | 514.0 | 380.0 |
| 300.0 | 334.0 | 263.0 | 394.0 | 308.0 | 530.0 | 406.0 | 379.0 | 296.0 | 427.0 | 336.0 | 593.0 | 439.0 |
Current capacity table PVC insulation multicore three phase
| Sección del conductor | A2 - Multi-core cable in conduit in a thermally insulated wall | B2 - Multi-core cable in conduit on a wooden wall | C - Single-core or multi-core cable on a wooden wall | D1 - Single-core or Multi-core cable in ducts in the ground | D2 - Single-core or Multi-core cables designed to be buried directly in the ground | E - Multi-core cable in free air | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 1.5 | 13.0 | 0.0 | 15.0 | 0.0 | 17.5 | 0.0 | 18.0 | 0.0 | 19.0 | 0.0 | 18.5 | 0.0 |
| 2.5 | 17.5 | 13.5 | 20.0 | 15.5 | 24.0 | 18.5 | 24.0 | 18.5 | 24.0 | 0.0 | 25.0 | 19.5 |
| 4.0 | 23.0 | 17.5 | 27.0 | 21.0 | 32.0 | 25.0 | 30.0 | 24.0 | 33.0 | 0.0 | 34.0 | 26.0 |
| 6.0 | 29.0 | 23.0 | 34.0 | 27.0 | 41.0 | 32.0 | 38.0 | 30.0 | 41.0 | 0.0 | 43.0 | 33.0 |
| 10.0 | 39.0 | 31.0 | 46.0 | 36.0 | 57.0 | 44.0 | 50.0 | 39.0 | 54.0 | 0.0 | 60.0 | 46.0 |
| 16.0 | 52.0 | 41.0 | 62.0 | 48.0 | 76.0 | 59.0 | 64.0 | 50.0 | 70.0 | 53.0 | 80.0 | 61.0 |
| 25.0 | 68.0 | 53.0 | 80.0 | 62.0 | 96.0 | 73.0 | 82.0 | 64.0 | 92.0 | 69.0 | 101.0 | 78.0 |
| 35.0 | 83.0 | 65.0 | 99.0 | 77.0 | 119.0 | 90.0 | 98.0 | 77.0 | 110.0 | 83.0 | 126.0 | 96.0 |
| 50.0 | 99.0 | 78.0 | 118.0 | 92.0 | 144.0 | 110.0 | 116.0 | 91.0 | 130.0 | 99.0 | 153.0 | 117.0 |
| 70.0 | 125.0 | 98.0 | 149.0 | 116.0 | 184.0 | 140.0 | 143.0 | 112.0 | 162.0 | 122.0 | 196.0 | 150.0 |
| 95.0 | 150.0 | 118.0 | 179.0 | 139.0 | 223.0 | 170.0 | 169.0 | 132.0 | 193.0 | 148.0 | 238.0 | 183.0 |
| 120.0 | 172.0 | 135.0 | 206.0 | 160.0 | 259.0 | 197.0 | 192.0 | 150.0 | 220.0 | 169.0 | 276.0 | 212.0 |
| 150.0 | 196.0 | 155.0 | 225.0 | 176.0 | 299.0 | 227.0 | 217.0 | 169.0 | 246.0 | 189.0 | 319.0 | 245.0 |
| 185.0 | 223.0 | 176.0 | 255.0 | 199.0 | 341.0 | 259.0 | 243.0 | 190.0 | 278.0 | 214.0 | 364.0 | 280.0 |
| 240.0 | 261.0 | 207.0 | 297.0 | 232.0 | 403.0 | 305.0 | 280.0 | 218.0 | 320.0 | 250.0 | 430.0 | 330.0 |
| 300.0 | 298.0 | 237.0 | 339.0 | 265.0 | 464.0 | 351.0 | 316.0 | 247.0 | 359.0 | 282.0 | 497.0 | 381.0 |
Nuestros sitios web
Selecciona tu país para conocer nuestros productos y soluciones
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
