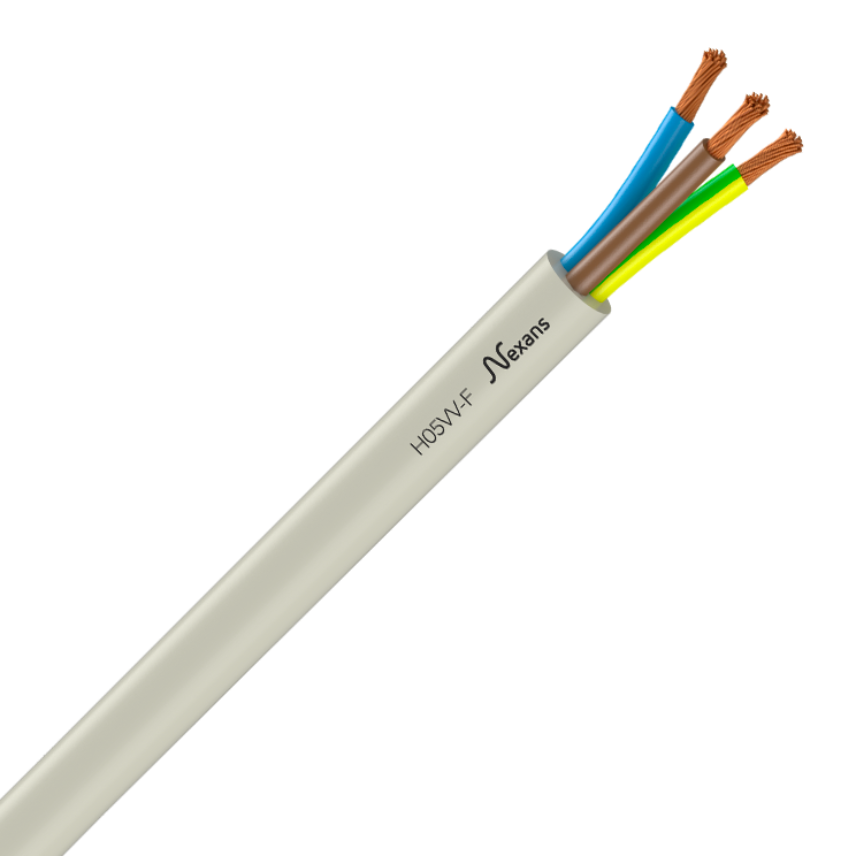

H05VV-F 3G2.5 BLANCO R100m
H05VV-F 3G2.5 BLANCO R100m
Cables flexibles de control para uso doméstico y pequeños electrodomésticos como aspiradoras, lavadoras, neveras y calefacción
Lee más- Nexans ref. : 10043945
- País de referencia : 01231539 - 102
- EAN : 3427500002919
Descripción
Descripción
Estándares
-
ProductoHD 21.5; IEC 60227-53; NF C32-013; NF C32-201/5
-
InternationalIEC 60298
Application
Nexans H05VV-F cables are designed for households. They can only be used for heating and cooking appliances if there is no risk of radiations or contact with hot parts.
Installation
Open air.
Marking
n (x or G) s mm² S.Y + USE HAR H05VV-F N° Usine
- n = number of cores
- s = section in mm²
- G = with Green-Yellow
- x = without Green-Yellow
Características
Características
Características de construcción
Características de construcción
Con conductor amarillo/verde
Sí
Color de cubierta
Blanco
Aislamiento
PVC
Con neutro de sección reducida
No
Cubierta exterior
PVC
Flexibilidad del conductor
Flexible, Clase 5
Forma del conductor
Circular
Libre de plomo
Sí
Material del conductor
Cobre desnudo
Características dimensionales
Características dimensionales
Sección del conductor
2,5 mm²
Número de conductores
3
Diámetro exterior máximo
12,0 mm
Neutral conductor section (when smaller)
- mm²
Peso aproximado
146 kg/km
Características eléctricas
Características eléctricas
Tensión nominal de servicio Uo/U
300/500 V
Caída de tensión, mono-fase
13,3 V/A.km
Intensidad admisible al aire libre
29 A
Características mecánicas
Características mecánicas
Resistencia mecánica a impactos
Baja
Flexibilidad del cable
Flexible
Características de uso
Características de uso
Temperatura máxima del conductor
70 °C
Embalaje
Rollos
Longitud
100 m
Temperatura máxima del conductor en corto-circuito
150 °C
Temperatura ambiente de utilización (rango)
-5 ... 60 °C
No propagación de la llama
C2, NF C 32-070
Resistencia a la intemperie
AN1
Resistencia química
Accidental
Estanqueidad
Accidental
Radio de curvatura mínimo en operación estática
72 mm
Recursos
Recursos
Documentación
Certification d'homologation (pdf)
pdf — 37.9 kB
Current capacity table PVC insulation multicore single phase
| Sección del conductor | A2 - Multi-core cable in conduit in a thermally insulated wall | B2 - Multi-core cable in conduit on a wooden wall | C - Single-core or multi-core cable on a wooden wall | D1 - Single-core or Multi-core cable in ducts in the ground | D2 - Single-core or Multi-core cables designed to be buried directly in the ground | E - Multi-core cable in free air | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 2.5 | 18.5 | 14.5 | 23.0 | 17.5 | 27.0 | 21.0 | 27.0 | 22.0 | 28.0 | 0.0 | 30.0 | 23.0 |
Current capacity table PVC insulation multicore three phase
| Sección del conductor | A2 - Multi-core cable in conduit in a thermally insulated wall | B2 - Multi-core cable in conduit on a wooden wall | C - Single-core or multi-core cable on a wooden wall | D1 - Single-core or Multi-core cable in ducts in the ground | D2 - Single-core or Multi-core cables designed to be buried directly in the ground | E - Multi-core cable in free air | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 2.5 | 17.5 | 13.5 | 20.0 | 15.5 | 24.0 | 18.5 | 24.0 | 18.5 | 24.0 | 0.0 | 25.0 | 19.5 |
Declaración de desempeño
- Declaration of Performance n� : 1000138-FRAU
- Certification Date : 11/11/21
- AVCP (Assessment and Verification of Constancy of Performance) : System 3
- Notified body : NB 1722
- Declared performance : Eca
